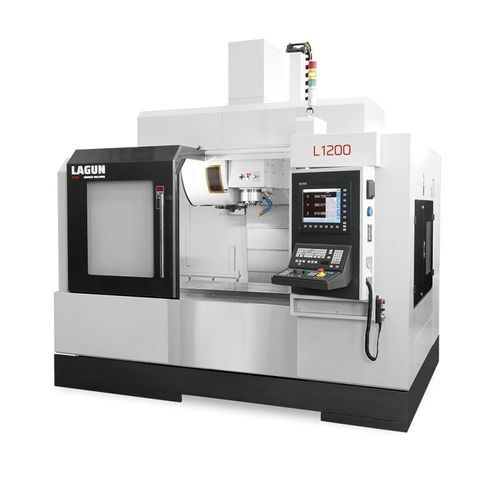

3轴加工中心 L 1200立式立柱用于金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 加工材料
- 用于金属
- 主轴头
- BT40, SK40
- 工具数量
- 60工具, 30工具
- X轴
1,200 mm
(47.24 in)- Y轴
640 mm
(25.2 in)- Z轴
620 mm
(24.41 in)- 转速
8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
11 kW, 15.5 kW, 24 kW, 25 kW, 30 kW
(14.96 hp, 21.07 hp, 32.63 hp, 33.99 hp, 40.79 hp)- X轴进给速度
48 m/min
- Y轴进给速度
48 m/min
- Z轴进给速度
42 m/min
- 最大台面负荷
800 kg
(1,764 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
2.5 s
- 总重量
7,200 kg
(15,873.28 lb)- 整体长度
3,350 mm
(131.9 in)- 整体宽度
2,473 mm
(97.4 in)- 总高度
3,200 mm
(126 in)
产品介绍
表格
台面
1.400 x 600 毫米
T 形槽
5 x 18 x 100 毫米
工作台到地面高度
925 毫米
头部
传动装置
Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe
主轴到工作台的距离（最小/最大）
85 ÷ 705 毫米
主轴到立柱的距离
714 毫米
翻译
系统
Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung
导轨数量（X-Y-Z）
2 - 3 - 2
流道块（X-Y-Z）
6 - 5 - 6
Ø 滚珠丝杠
40 x 16 毫米
自动换刀装置
选择系统
随机 / Ausazkoa / Arm type / À bras / Doppelgreifer
---
