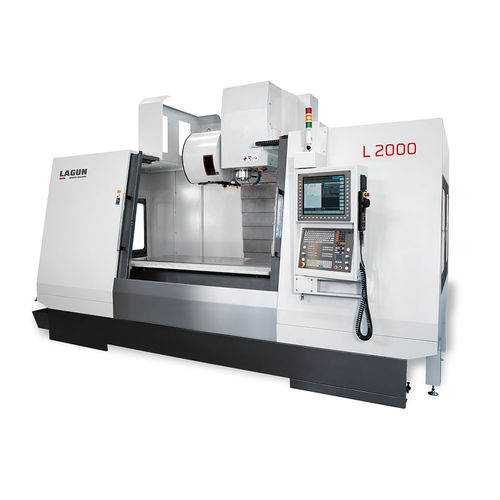

立式CNC加工中心 L 20003轴立柱BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 主轴头
- BT 50, SK40, BBT40, ISO 50, SK50
- 工具数量
- 40工具, 30工具
- 其他特性
- 可自动更换工具
- X轴
2,000 mm
(78.74 in)- Y轴
820 mm
(32.28 in)- Z轴
820 mm
(32.28 in)- 转速
8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
18.5 kW, 24 kW, 26 kW, 36 kW, 42 kW
(25.15 hp, 32.63 hp, 35.35 hp, 48.95 hp, 57.1 hp)- X轴进给速度
20 m/min
- Y轴进给速度
20 m/min
- Z轴进给速度
20 m/min
- 最大台面负荷
2,000 kg
(4,409 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
2.5 s
- 总重量
19,000 kg
(41,887.83 lb)- 整体长度
4,800 mm
(189 in)- 整体宽度
3,190 mm
(125.6 in)- 总高度
3,385 mm
(133.3 in)
产品介绍
表格
台面
2.100 x 800 毫米
T 形槽
5 x 18 x 150 毫米
工作台到地面高度
1.020 毫米
头
传动装置
Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe
主轴到工作台的距离（最小/最大）
200 ÷ 1.020 毫米
主轴到立柱的距离
840 毫米
翻译
系统
Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung
导轨数量（X-Y-Z）
3 - 4 - 2
流道块（X-Y-Z）
9 - 8 - 6
Ø 滚珠丝杠
45 x 10 毫米
自动换刀装置
选择系统
随机 / Ausazkoa / Arm type / À bras / Doppelgreifer
---
