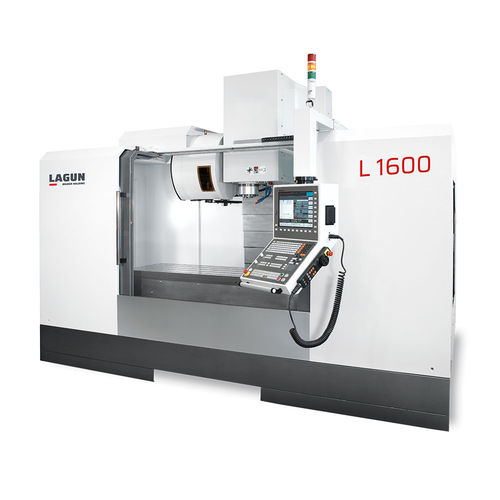

立式CNC加工中心 L 16003轴立柱BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 主轴头
- BT 50, SK40, BBT40, ISO 50, SK50
- 工具数量
- 40工具
- X轴
1,620 mm
(63.78 in)- Y轴
700 mm
(27.56 in)- Z轴
640 mm
(25.2 in)- 转速
8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
15 kW, 22 kW, 28 kW, 29.5 kW, 36 kW
(20.39 hp, 29.91 hp, 38.07 hp, 40.11 hp, 48.95 hp)- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
1,300 kg
(2,866 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
2.5 s
- 总重量
11,000 kg
(24,250.85 lb)- 整体长度
3,800 mm
(149.6 in)- 整体宽度
3,040 mm
(119.7 in)- 总高度
2,900 mm
(114.2 in)
产品介绍
表格
台面
1.700 x 620 毫米
T 形槽
5 x 18 x 125 毫米
工作台到地面高度
980 毫米
头部
传动装置
Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe
主轴到工作台的距离（最小/最大）
65 ÷ 705 毫米
主轴到立柱的距离
750 毫米
翻译
系统
Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung
导轨数量（X-Y-Z）
2 - 3 - 2
流道块（X-Y-Z）
6 - 6 - 6
Ø 滚珠丝杠
40 x 10 毫米
自动换刀装置
选择系统
随机 / Ausazkoa / Arm type / À bras / Doppelgreifer
---
