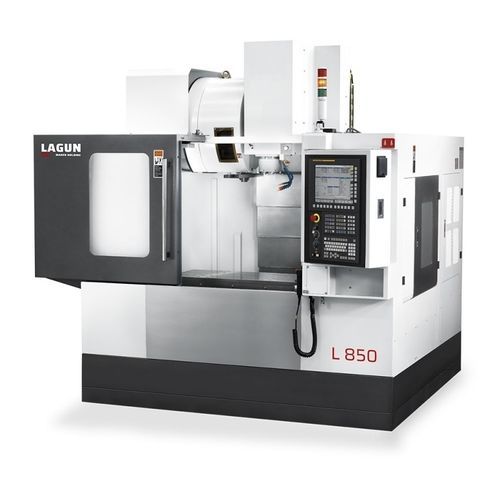

立式CNC加工中心 L 8503轴立柱BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 主轴头
- BT40, SK40
- 工具数量
- 16工具
- X轴
850 mm
(33.46 in)- Y轴
485 mm, 500 mm
(19.09 in, 19.69 in)- Z轴
630 mm
(24.8 in)- 转速
8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
14 kW, 18 kW, 21 kW
(19.03 hp, 24.47 hp, 28.55 hp)- X轴进给速度
36,000 mm/min
(24 in/s)- Y轴进给速度
36,000 mm/min
(24 in/s)- 最大台面负荷
400 kg
(882 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 换刀时间
6 s
- 总重量
4,300 kg
(9,479.88 lb)- 总高度
2,800 mm
(110.2 in)
产品介绍
表格
台面
1.000 x 460 毫米
T 形槽
5 x 18 x 80 毫米
工作台到地面高度
925 毫米
头部
传动装置
Polea-correa / Polea-katea / Belt-pulley / Poulie-courroie / Riemenscheibe
主轴到工作台的距离（最小/最大）
115 ÷ 755 毫米
主轴到立柱的距离
550 毫米
翻译
系统
Guía lineal bolas / Bola motako gida lineala / Ball-type linear guideway / Glissière linéaire à billes / Linear-kugelführung
导轨数量（X-Y-Z）
2 - 3 - 2
流道块（X-Y-Z）
4 - 5 - 4
Ø 滚珠丝杠
32 x 12 毫米
选择系统
Sombrilla / Itzalkin motakoa / 无扶手 / 型号 parapluie / Teller
可选设备
自动工具更换器
随机 / Ausazkoa / Arm type / À bras / Doppelgreifer
---
