5轴CNC加工中心 L 5AX-500
立式HSK A-63SK40

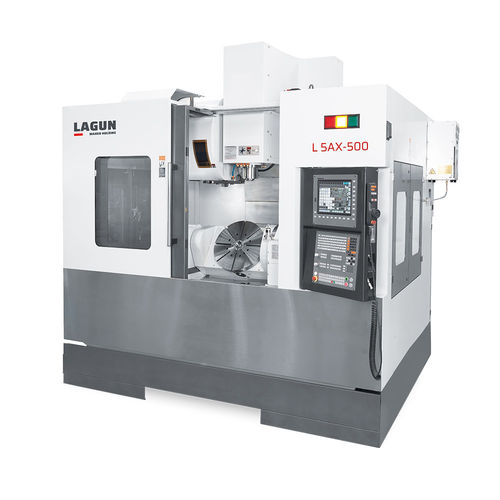

5轴CNC加工中心 - L 5AX-500 - REPUBLIC LAGUN - 立式 / HSK A-63 / SK40

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 5轴
卧式／立式: 立式
主轴头: HSK A-63, SK40, BBT40
工具数量: 40工具
其他特性: 直接传动
X轴: 800 mm
(31.5 in)
Y轴: 700 mm
(27.56 in)
Z轴: 645 mm
(25.39 in)
转速: 12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)
输出功率: 10 kW, 17 kW, 36 kW
(13.6 hp, 23.11 hp, 48.95 hp)
X轴进给速度: 30 m/min
Y轴进给速度: 30 m/min
Z轴进给速度: 30 m/min
最大台面负荷: 250 kg, 300 kg
(551 lb, 661 lb)
放置精度: 0.005 mm
(0.0002 in)
重复精度: 0.003 mm
(0.00012 in)
换刀时间: 2.5 s
总重量: 10,000 kg
(22,046.23 lb)
整体长度: 2,700 mm
(106.3 in)
整体宽度: 2,295 mm
(90.4 in)
总高度: 3,400 mm
(133.9 in)

产品介绍

表表的大小直径500毫米倾斜轴（A-轴） +30º / -120º 旋转轴(C轴) 360º 主轴到工作台的最小-最大距离(水平) -5 / 640 mm T "型槽（数量和尺寸） 8 x 14 毫米主轴驱动系统 Directo / Zuzena / Direct / Direct / Direkt 动力（S1/S6） 10 / 17 kW 扭矩（S1/S6） 64 / 109 Nm 翻译系统 Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung 导轨数量(X-Y-Z) 2 - 3 - 2 滑块(X-Y-Z) 6 - 6 - 6 饲料快速进给率(X-Y-Z) 30米/分钟快速进给速度(A) 10 转/分钟快速进给速度(C) 15 转/分钟自动换刀装置刀具数量 30 选择系统随机/Ausazkoa/手臂类型/À bras/Doppelgreifer 准确度定位(X-Y-Z) ± 0,005 / 300 mm 分度精度(A/C) 10 s 重复性(A/C) 4 s 一般信息所需地板空间 2.700 x 2.295 毫米

---

此为机器翻译文本。 (查看英文原文)
