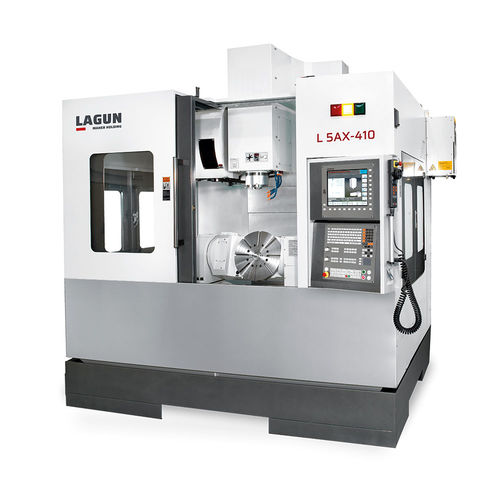

5轴CNC加工中心 L 5AX-410
立式HSK A-63SK40

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 5轴
卧式／立式: 立式
主轴头: HSK A-63, SK40, BBT40
工具数量: 40工具, 30工具
其他特性: 直接传动
X轴: 650 mm
(25.59 in)
Y轴: 700 mm
(27.56 in)
Z轴: 645 mm
(25.39 in)
转速: 12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)
输出功率: 10 kW, 17 kW, 36 kW
(13.6 hp, 23.11 hp, 48.95 hp)
X轴进给速度: 30 m/min
Y轴进给速度: 30 m/min
Z轴进给速度: 30 m/min
最大台面负荷: 150 kg, 200 kg
(331 lb, 441 lb)
放置精度: 0.005 mm
(0.0002 in)
重复精度: 0.003 mm
(0.00012 in)
换刀时间: 2.5 s
总重量: 9,500 kg
(20,943.91 lb)
整体长度: 2,700 mm
(106.3 in)
整体宽度: 2,295 mm
(90.4 in)
总高度: 3,400 mm
(133.9 in)

产品介绍

表格台面尺寸直径 410 毫米倾斜轴（A 轴） +30º / -120º 旋转轴（C 轴） 360º 主轴到工作台（水平）的最小-最大距离 40 / 685 毫米 T 形槽（数量和尺寸） 8 x 14 毫米主轴扭矩（S1/S6） 64 / 109 牛米翻译系统 Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung 导轨数量（X-Y-Z） 2 - 3 - 2 流道块（X-Y-Z） 6 - 6 - 6 喂料机快速给料速率 (A) 10 转/分快速进给速率 (C) 15 转/分自动换刀装置选择系统随机 / Ausazkoa / Arm type / À bras / Doppelgreifer 分度精度 (A/C) 10 s 重复性（A/C） 4 s

---

此为机器翻译文本。 (查看英文原文)
