望远系统球杆仪 QC20

无线

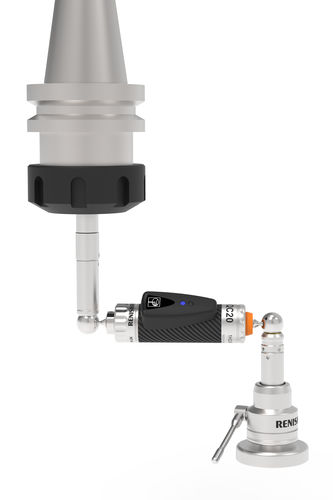

雷尼绍QC20-W球杆仪系统包含： 球杆仪本体（本质上是一个高精度伸缩式线性传感器，每端各有一个精密球） 两个精密磁力碗座，一个磁力碗座连接在机床工作台上，另一个连接在机床主轴或主轴箱上。 在使用中，传感器的精密球以三点机械定位的方式固定到磁性球碗上。当机床绕着工作台上的中心座运行预设定的圆轨迹时，此种安装方式使球杆仪可以测量机床半径的微小变化。 采集的数据被发送到计算机上，雷尼绍的软件根据ISO 230-4、ASME B5.54等国际标准或雷尼绍自己的分析报告计算定位精度的总体测量值（圆度、圆度偏差）。该报告采用独特的数学分析方法，通过一组线性读数对诸多额外的单个机床误差进行诊断。数据以图形和数字的格式显示，用以帮助并支持故障诊断。 有关球杆仪工作原理的详细信息，请查看讲解球杆仪测试网页。
