增量线性编码器 ATOM DX™ RTLF

光学非接触式数字输出式

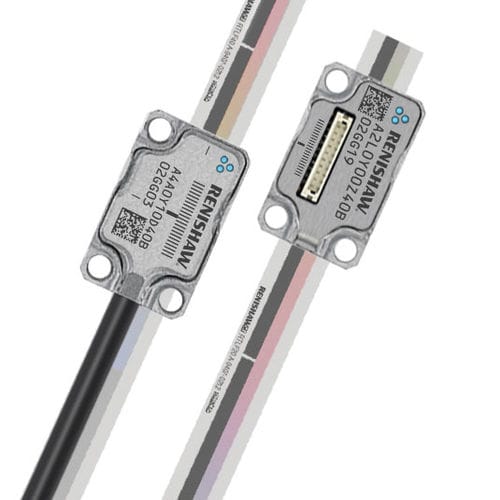

什么是ATOM DX？ ATOM DX光栅系列是雷尼绍体积最小的微型增量式光栅，该光栅可直接从读数头输出数字信号，并在其微型封装内集成了全部位置反馈、板载细分和光学滤波功能。 可使用可选的高级诊断工具ADTi‑100和ADT View软件获取更详细的诊断信息，完成现场诊断、查错以及在要求极为严苛的应用中帮助优化光栅安装。 ATOM DX光栅的分辨率达到2.5 nm，具有多种配置。 ATOM DX提供线缆型和顶部出线型两种型号，均可选择20 µm或40 µm栅距的栅尺。 什么是RTLF栅尺？ RTLF是一款轻薄小巧的不锈钢钢带栅尺，具有用户可选择的参考零位。有两种精度可供选择：标准40 µm栅距栅尺，精度为±15 µm/m；高规格20 µm和40 µm栅距栅尺，精度为±5 µm/m。所有栅尺的供货长度均可长达10m。 RTLF-S通过背面自带的不干胶带固定到基体上。不干胶的作用是确保基体的热膨胀不会影响到栅尺。 为了完成安装，栅尺用夹具夹在一个点，从而提供基准位置
