增量线性编码器 ATOM DX™ RKLF

光学非接触式数字输出式

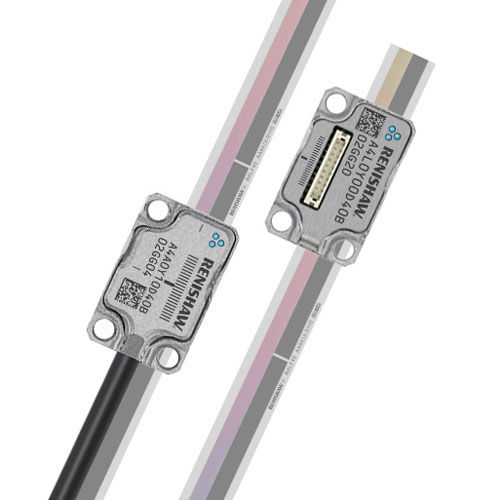

什么是ATOM DX？ ATOM DX光栅系列是雷尼绍体积最小的微型增量式光栅，该光栅可直接从读数头输出数字信号，并在其微型封装内集成了全部位置反馈、板载细分和光学滤波功能。 可使用可选的高级诊断工具ADTi‑100和ADT View软件获取更详细的诊断信息，完成现场诊断、查错以及在要求极为严苛的应用中帮助优化光栅安装。 ATOM DX光栅的分辨率达到2.5 nm，具有多种配置。 ATOM DX提供线缆型和顶部出线型两种型号，均可选择20 µm或40 µm栅距的栅尺。 什么是RKLF栅尺？ RKLF是一款细窄、轻薄、小巧的不锈钢钢带栅尺，具有20 µm和40 µm栅距的增量式刻线和用户可选择的参考零位。精度达±5 µm/m，长度最大可达10米（可根据要求提供10 m以上长度）。将RKLF栅尺末端牢固地固定到基体上之后，栅尺可随机器基体一同伸缩，从而实现优异的测量性能。 RKLF40柔性栅尺还可用于圆弧测量应用，它具有较小的横截面积，因此可卷绕在半径低至26 mm的圆柱体、轴或圆弧上。
