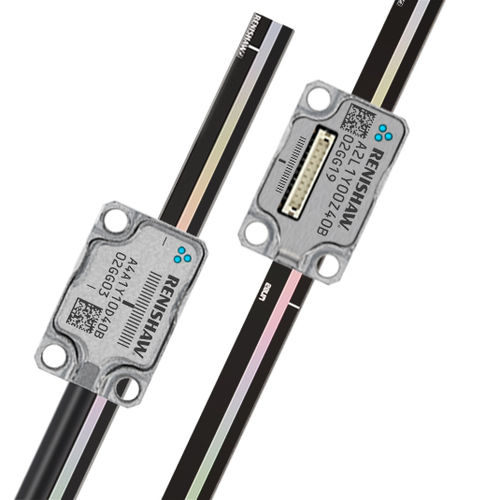

增量线性编码器 ATOM DX™ RCLC linear

光学非接触式数字输出式

什么是ATOM DX？ ATOM DX光栅系列是雷尼绍体积最小的微型增量式光栅，该光栅可直接从读数头输出数字信号，并在其微型封装内集成了全部位置反馈、板载细分和光学滤波功能。 可使用可选的高级诊断工具ADTi‑100和ADT View软件获取更详细的诊断信息，完成现场诊断、查错以及在要求极为严苛的应用中帮助优化光栅安装。 ATOM DX光栅的分辨率达到2.5 nm，具有多种配置。 ATOM DX提供线缆型和顶部出线型两种型号，均可选择20 µm或40 µm栅距的栅尺。 什么是RCLC栅尺？ RCLC是一种玻璃直线硬栅尺，其供货长度最长为130 mm，在其长度范围内刻有20 µm或40 µm栅距的增量式刻线。RCLC的总体精度达±3 µm，其具有两个参考零位：一个在栅尺中点，另一个位于行程终点。可根据读数头相对于栅尺的方位进行选择。 RCLC通过背面自带的不干胶带固定到基体上。不干胶的作用是确保栅尺的热膨胀不会影响到基体。
