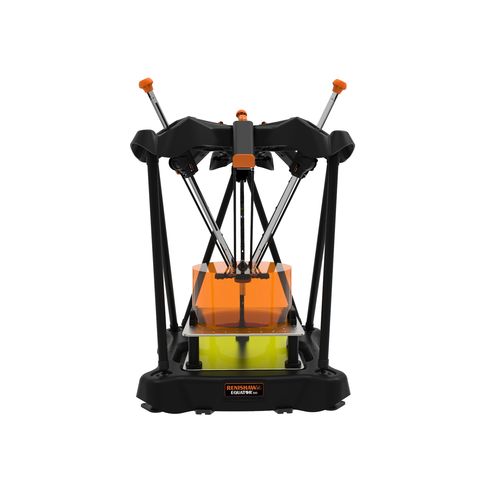

全新雷尼绍Equator™ 500比对仪 — 实现大型工件的智能化制程控制，兼具成熟可靠的Equator 300比对仪优点 全新Equator 500比对仪尺寸更大，其工作空间的直径可达500 mm，高度可达400 mm，因此可测量更大的工件。 在5 ºC至50 ºC温度范围内，Equator 300和500比对仪在任何温度变化率下均可进行精确测量，且扫描速度超过200 mm/s。 每款比对仪均兼容简单易用的Organiser操作员软件、可实现制程自动化的EZ-IO软件，以及用于在数控机床上更新刀补的IPC（智能化制程控制）软件。 更大的测量空间 Equator 500比对仪在与SM25-2扫描模块配合使用时，在X/Y平面的测量空间直径为500 mm，在Z轴的测量空间高度为250 mm。与SM25-3扫描模块配合使用时，Equator 500比对仪在Z轴的测量空间高度可延长至400 mm，这样便可使用最长达200 mm的测针，从而触测更多特征。Equator 500比对仪的底座可支撑总重量不超过100 kg的工件和夹具， 测量包括如汽车和卡车变速器及发动机外壳、连杆及差速齿轮箱等传动部件、悬架铸件、冲压部件、阀门和泵体等工件。
