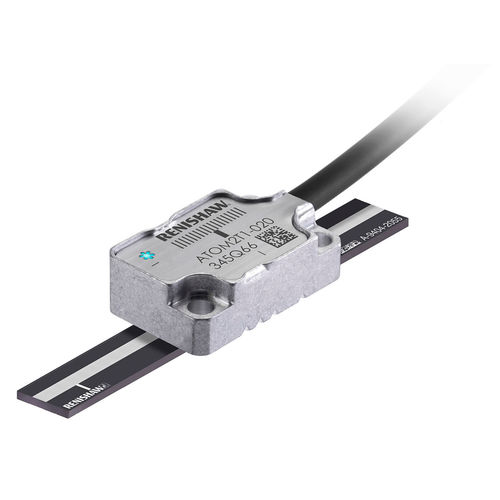

增量线性编码器 ATOM™ RCLC

光学非接触式模拟

什么是ATOM？ ATOM是雷尼绍出品的微型非接触式增量直线光栅和圆光栅系统。它采用创新设计，将微型化与优异的信号稳定性、抗污能力和可靠性完美结合。这一结合在市场上是独树一帜的，代表了微型光栅性能和可靠性的重大进步。 ATOM提供高柔性线缆和柔性印刷电路 (FPC) 两种输出类型，并有20 µm和40 µm栅距的栅尺可供选择。 提供一系列配用的接口，包括标准Ri接口、高性能Ti接口和紧凑型无封装ACi接口。 什么是RCLC栅尺？ RCLC是一种玻璃直线硬栅尺，其供货长度最长为130 mm，在其长度范围内刻有20 µm或40 µm栅距的增量式刻线。RCLC的总体精度达±3 µm，其具有两个参考零位：一个在栅尺中点，另一个位于行程终点。可根据读数头相对于栅尺的方位进行选择。 RCLC通过背面自带的不干胶带固定到基体上。不干胶的作用是确保栅尺的热膨胀不会影响到基体。
