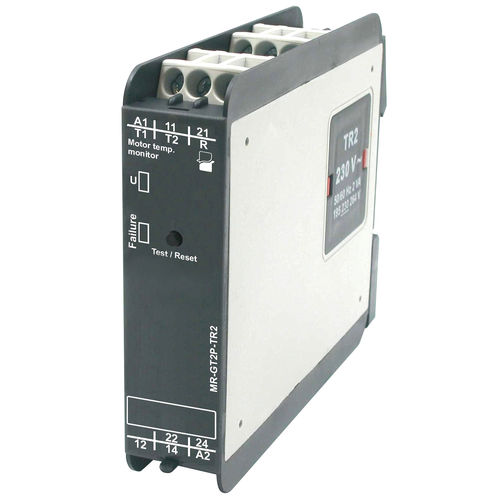

监测电机温度
测量电路数据
功能
监测电机绕组的温度(最多6个PTC)。
带故障锁,用于温度传感器DIN 44081。
带有集成测试/复位键的测试功能
LED指示灯
绿色LED,红色LED
测量电路
- 终端
T1-T2
- 初始电阻
< 1,5 kΩ
- 响应值
继电器处于关闭位置:≥ 3,6 kΩ
- 释放值
继电器在ON位置时:≤1,8 kΩ
输入电路
电源电压U
12 ... 400 V AC;端子 A1-A2
额定功率消耗
2,0 VA / 1,5 W
额定频率
按照TR2电源变压器的规格要求
输出电路
触点的数量和类型
2个C/O--转换
额定负载AC1
5 A / 250 V AC
最大分断能力AC1
1 250 VA
绝缘性能
额定浪涌电压
4 000 V AC
过电压类别
III PN-EN 60664-0
绝缘污染程度
3 PN-EN 60664-1
---
