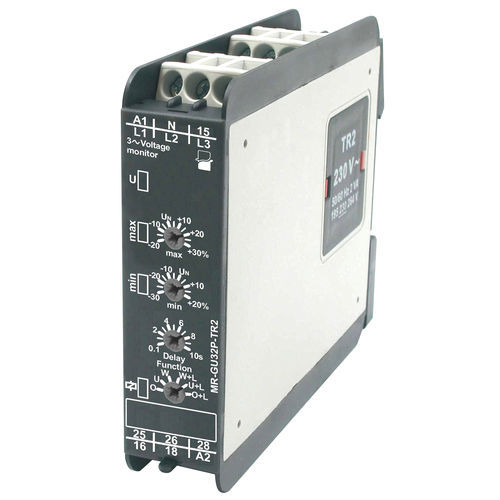

电压监控继电器 MR-GU3M2P-TR2

相位顺序2NO/NF三相

三相电源中的电压监测 测定电路数据 功能 超额，超额+闭锁，不足，不足+闭锁，赢，赢+闭锁 跳闸延迟的时间调整 时间间隔(定时调整) 跳闸延迟(0,1...10秒) LED指示灯 绿色LED，红色LED 测量电路 - 终端 n-l1, n-l2, n-l3 - 测量变量 交流正弦波，48...63 Hz - 测量输入 230 V AC - 过载能力 440 V AC - 输入电阻 3N~400/230 V 470 kΩ - 切换阈值Us 最大：0,8 < Un < 1,3 最小：0,7 < Un < 1,2 输入电路 电源电压U 12 ... 400 V AC；端子A1-A2 额定功率消耗 2,0 VA / 1,5 W 额定频率 按照TR2电源变压器的规格要求 输出电路 触点的数量和类型 2个C/O--转换 额定负载AC1 5 A / 250 V AC 最大分断能力AC1 1 250 VA 绝缘性能 额定浪涌电压 4 000 V AC 过电压类别 III PN-EN 60664-0 绝缘污染程度 3 PN-EN 60664-1
