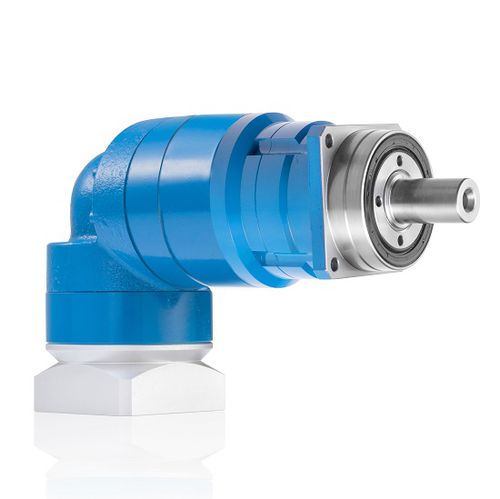

行星减速机 X-TREME-SQ-RA series螺旋齿轮正交200-500Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星, 螺旋齿轮
- 轴位置
- 正交
- 扭矩
- 200-500Nm, 100-200Nm, 500-1000Nm, 20-50Nm, 1-2kNm, 10-20Nm, 2-5kNm
- 性能
- 精准, 间隙限定式
- 应用
- 轴, 用于电动机
- 旋转速度
最多: 7,500 rpm
(47,123.89 rad.min-1)最少: 2,000 rpm
(12,566.37 rad.min-1)- 类
最多: 0.13 °
最少: 0.07 °
产品介绍
高加速能力，在高径向和轴向负载的应用中
X-Treme RA是一种直角、低齿隙的行星齿轮箱。它被设计用于安静的、动态的、在轴上有重要作用的应用，如重型齿条和小齿轮，或皮带。
加速能力+++
快速逆转+++
径向额定载荷+++
轴向额定载荷+++
刚性+++
精度++++
经济性+++
适用于伺服电机应用YES
该系列的尺寸数量6（60至210）。
标准角度反冲<3'或<5'。
可选的，低角度的背隙<1'或<2'。
可用比率3至100
电机轴连接平衡联轴器
内部结构
X-Treme RA是一个直角的、螺旋的、低齿隙的行星齿轮箱。行星架是一个笼子，以提供刚度和加速能力。它与输出轴是一体的。
该轴由锥形滚子轴承支撑，以提供非常高的轴向和径向负载。
行星环是单体的（属于外壳），以加强刚度。
这种结构提高了加速能力和对频繁反转的接受能力。
我们推荐该系列应用于应用系数Ka<1.6的场合（关于应用系数的更多细节，请参考信息部分）。
---
