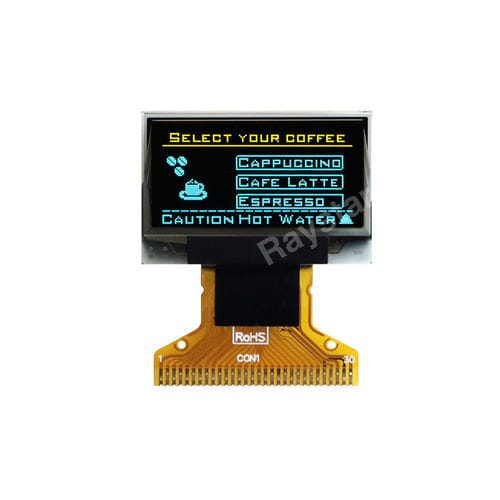

OLED显示模块 REX012864AB

彩色图像点阵

REX012864AB是一款0.96吋小型 COG OLED顯示屏，顯示由128x64點陣組成。其模組尺寸為 24.7x16.59 mm。這款 0.96" 繪圖型 OLED 顯示屏內建 SSD1315 IC，支援 8-bit 6800/8080、3線/4線 SPI、I2C 介面，OLED具有 10,000:1 的高對比度。REX012864AB雙色OLED顯示屏，邏輯電源電壓範圍為 1.65V-3.3 V (典型值為3V)，工作溫度範圍 -30~+70℃; 儲存溫度範圍-30~+70℃。可選發光顏色為雙色(黃色和天藍色)。 結構 - COG - 對角線尺寸 - 0.96 - 吋 點陣/解析度 - 128 × 64 - dots 模組尺寸 - 24.7 × 16.59 × 1.26 - mm 可視區域 (VA) - 22.74 × 12.2 - mm 有效區域 (AA) - 21.74 × 11.2 - mm 點(像素)大小 - 0.15 × 0.15 - mm 點(像素)間距 - 0.17 × 0.17 - mm 發光色 - 黃色+天空藍 (雙色) - 支援灰階 - 無 - 顯示模式 - 被動矩陣 (Passive Matrix) - IC - SSD1315 - 介面 - 6800,8080,3線/4線-SPI,I2C - 電源電壓 - 3V - 驅動方式(Duty) - 1/64 - 工作溫度 - -30~+70 - °C 儲存溫度 - -30~+70 - °C 偏光片類型(Polarizer Type) - 可選偏光片 - 類型 - 繪圖型OLED顯示器
