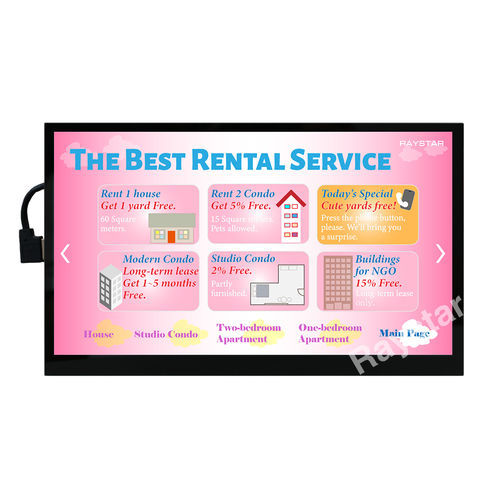

LED式显示模块 RFH101VJ-1YH-LHB

TFT LCDIPS电容触摸屏式

RFH101VJ-1YH-LHB是一款10.1吋投射電容式觸控TFT LCD顯示器，解析度為1024×600, 長寬比為16:9。模組採用 IPS 廣視角技術可讓顯示器視角更廣(上下左右各為 : 85/85/85/85度)是現今液晶技術主流之一。內建EK79001HN+EK73215BCGA TFT驅動IC 支援 HDMI 連接器(僅DVI訊號)。PCAP 觸控螢幕使用 ILI2511 IC 可支援USB介面和1點/2點/其它多點觸控。TFT LCD 模組亮度850 cd/㎡; 對比度800:1，LCM 電源電壓4.7V~5.3V，典型值為5V，工作溫度範圍-20~+70℃，儲存溫度-30~+80℃。 可視區域 (VA) - 223.72 (H) × 126.28(V) - mm 有效區域 (AA) - 222.72 (H) × 125.28(V) - mm 點(像素)間距 - 0.2175(W) × 0.2088(H) - mm 顯示模式 - TFT全透 - 可視角度 - 85/85/85/85 (IPS) - 像素排列 - RGB-STRIPE - 長寬比 - 16:9 - 背光類型 - LED, 白色 - 控制板 - 有 - 內建控制器 - TFP401 - TFT 驅動IC - EK79001HN + EK73215BCGA 或相容IC - 介面 - 支援HDMI連接器(僅DVI信號) - PCAP FW 版本 - V6.0.0.0.62.90.1.2 - PCAP IC - ILI2511 或相容IC - PCAP介面 - USB (可支援I2C) - 支援指數 - 1 / 2 / 可選其它 - 指 觸控面板 - 投射電容式觸控面板(PCAP) - 表面 - 亮面 - 亮度 - 850 - cd/㎡ 工作溫度 - -20~+70 - °C 儲存溫度 - -30~+80
