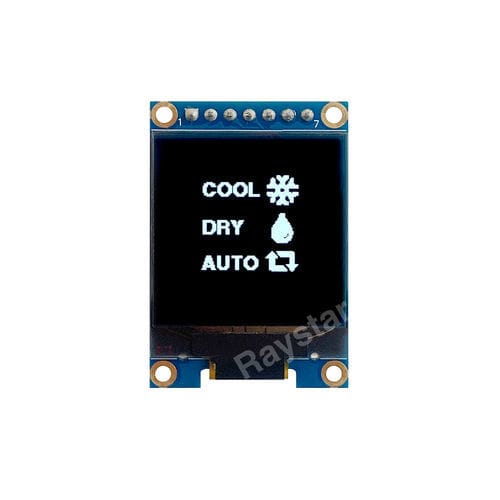

彩色显示模块 REA128128G

图像点阵OLED

REA128128G是一款COG繪圖型OLED模組帶有PCB解析度為128x128 dots。有效區域尺寸為1.12吋，模組尺寸為26.4×38.6 mm。此OLED模組內建IC SH1107支援4線SPI介面。OLED 顯示屏帶有PCB可幫助客戶節省自行開發PCB的時間。此外，還增加了帶有四個螺絲孔的框架，方便客戶快速安裝。 這款OLED顯示屏擁有10,000:1的高對比度，邏輯電源電壓範圍為2V-3.3V，典型值為3V，模組工作溫度範圍為-40~+80°C；儲存溫度範圍為-40~+85°C。 結構 - COG + PCB - 對角線尺寸 - 1.12 - 吋 點陣/解析度 - 128 × 128 - dots 模組尺寸 - 26.4 × 38.6 × 5.21 - mm 可視區域 (VA) - 22.08 × 22.08 - mm 有效區域 (AA) - 20.076 × 20.076 - mm 點(像素)大小 - 0.137 × 0.137 - mm 點(像素)間距 - 0.157 × 0.157 - mm 發光色 - 單色 (白色) - 支援灰階 - 無 - 顯示模式 - 被動矩陣 (Passive Matrix) - IC - SH1107 - 介面 - 4線SPI - 電源電壓 - 3V - 驅動方式(Duty) - 1/128 duty - 工作溫度 - -40~+80 - °C 儲存溫度 - -40~+85 - °C 偏光片類型(Polarizer Type) - 可選偏光鏡 - 類型 - 繪圖型OLED顯示器
