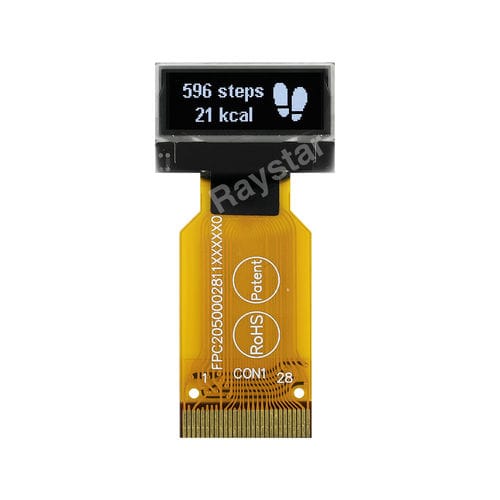

彩色显示模块 REX009632B

图像点阵OLED

REX009632B是一款COG結構，對角線為0.68吋96x32解析度的繪圖型 OLED 顯示器模組，模組尺寸為 19.8x12.32 mm。此款 96x32 OLED 模組，內建SSD1305 IC並具有10,000：1 高對比度。模組支援 8-bits 6800/8080、4線SPI和I2C串列介面。REX009632B 模組邏輯電源 電壓範圍為2.8V-3.3V (Typical 3V)，此系列有 ZIF FPC 和 Hotbar FPC 可選，提供 OLED 發光色有白色、黃色。 結構 - COG - 對角線尺寸 - 0.68 - 吋 點陣/解析度 - 96 × 32 - dots 模組尺寸 - 19.80 × 12.32 × 1.21 - mm 可視區域 (VA) - 17.298 × 6.418 - mm 有效區域 (AA) - 16.298 × 5.418 - mm 點(像素)大小 - 0.148 × 0.148 - mm 點(像素)間距 - 0.17 × 0.17 - mm 發光色 - OLED, 白色 / 黃色 - 顯示模式 - 被動矩陣 (Passive Matrix) - IC - SSD1305 - 介面 - 8-bits 6800, 8-bits 8080, 4-line SPI, I2C - 電源電壓 - 3V - 驅動方式(Duty) - 1/32 Duty - 工作溫度 - -40~+80 - °C 儲存溫度 - -40~+85 - °C 可選FPC - 是 - 類型 - 繪圖型OLED顯示器
