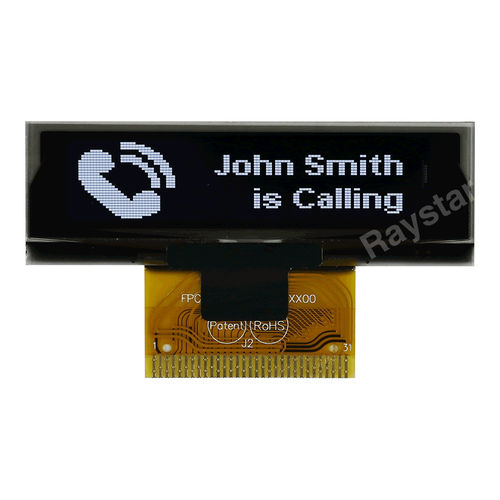

彩色显示模块 REX012832K

图像点阵OLED

REX012832K是一款點陣 128x32 COG 繪圖型 OLED 顯示器模組，有效區域對角線為2吋，模組尺寸為 59x18.86 mm。 此款 2吋 OLED 模組內建 SSD1315 IC，可使用介面包含 8Bits 6800 / 8080、SPI、I2C。 REX012832K OLED 模組 邏輯電源電壓範圍為2.8V-3.3V (Typical 3V)。 模組工作溫度 -40~+80 °C，儲存溫度 -40~+85 °C。可選 OLED 發光色有白色、黃色。 結構 - COG - 對角線尺寸 - 2 - 吋 點陣/解析度 - 128 × 32 - dots 模組尺寸 - 59.0 × 18.86 × 1.41 - mm 可視區域 (VA) - 52.535 × 12.695 - mm 有效區域 (AA) - 50.535 ×10.695 - mm 點(像素)大小 - 0.37 × 0.31 - mm 點(像素)間距 - 0.395 × 0.335 - mm 發光色 - OLED, 白色 / 黃色 - 顯示模式 - 被動矩陣 (Passive Matrix) - IC - SSD1315 - 介面 - 8Bits 68xx/ 80xx/ SPI/ I2C - 電源電壓 - 3V - 驅動方式(Duty) - 1/32 duty - 工作溫度 - -40~+80 - °C 儲存溫度 - -40~+85 - °C 偏光片類型(Polarizer Type) - 可選偏光鏡 - 類型 - 繪圖型OLED顯示器
