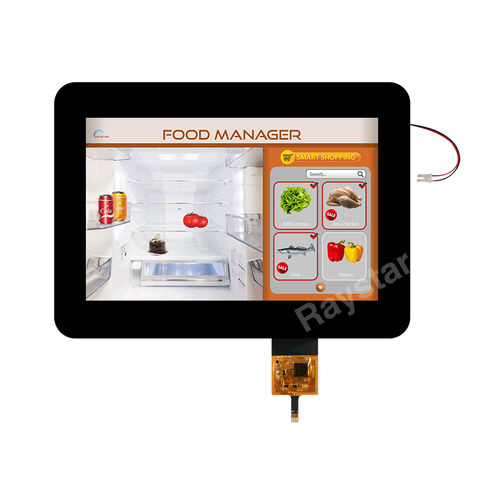

LED式显示模块 RFK1010F-AYH-LNB

TFT LCDIPSTN

RFK1010F-AYH-LNB 10.1吋 1280x800 電容式觸控TFT 是 IPS 透射型彩色 Active Matrix TFT 液晶顯示器。面板採用 IPS 液晶面板技術能有效改善當視角差時在 TN 螢幕上出現的色差，是目前液晶技術的主流之一。 此款 10.1” TFT 使用 HX8288 + HX8695 驅動IC，支援 LVDS 介面。LVDS 是一種低壓差分訊號技術 介面 (Low Voltage Differential Signaling)。主要為降低傳輸寬頻 高位元速率時功耗大、EMI 電磁 干擾大等缺點而發展的傳輸技術，可有效達到低噪音和低功耗問題。 RFK1010F-AYH-LNB模組 PCAP 觸控面板使用 ILI2511 IC，支援USB介面 (可使用 I2C) 以及10點 觸控功能。Typical 亮度為 900 cd/㎡ ; 對比度 800:1，模組邏輯電源電壓為 2.3V~2.7V (Typical 2.5V)，工作溫度和儲存溫度為 -20~+70°C。 對角線尺寸 - 10.1 - 吋 點陣/解析度 - 1280 × 3(RGB) × 800 - dots 模組尺寸 - 274.5 × 198.0 × 9.48 - mm 外型尺寸 - 230.56 × 155.01 - mm 可視區域 (VA) - 217.96 × 136.6 - mm 有效區域 (AA) - 216.96 (H) × 135.6 (V) - mm 點(像素)間距 - 0.1695 × 0.1695 - mm 顯示模式 - 全透TFT - 視角 - -- - 像素排列 - R.G.B. Vertical Stripe - 長寬比 - 16:9 - 背光類型 - LED, 白色 - 控制板 - 無 - TFT 驅動IC - HX8288 + HX8695或相容IC - 介面 - LVDS - PCAP FW 版本 - V 6. 0. 0. 0.10. 1.60. 1 - PCAP IC - ILI2511或相容IC - PCAP介面 - USB (可用I2C) - 支援指數 - 10 - 指 觸控面板 - 投射電容式觸控面板(PCAP) - 表面 - 亮面 - 亮度 - 900 - cd/㎡ 鐵框螺絲孔 - 無 - 工作溫度 - -20~+70 - °C 儲存溫度 - -20~+70 - °C TFT系列 - 高亮度TFT, LVDS TFT
