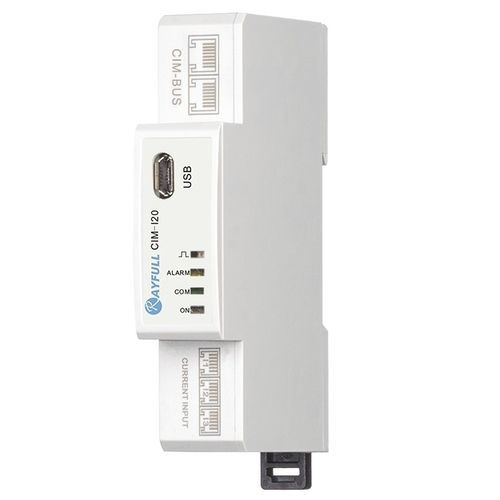

电流测量模块 CIM-I20

电压视在功率无功功率

CIM-20作为CIM解决方案的电流模块，可测量的参数包括电流、电压、功率等。 此外，该模块还可测量双向电量，如正反向有功电量、正反向无功电量。 CIM-I20还可读取电流的THD和iHD，功率需量和需量的最大值等。 与CIM-I10相比，CIM-20具有过流报警设置，可用于安防系统。 RS485 Modbus RTU通信可帮助用户远程读取和监控。 测量：电压、电流、功率、功率因数、频率等； 双向测量：正向/反正有功、无功电量； 电流总谐波含有量及2~63次分次谐波含有量； 电流需量及总有功/无功/视在功率需量； 电流最大需量及总有功/无功/视在功率最大需量； 电流过载报警； RS485 Modbus通讯； 1*CIM-I10=1*三相四线电表/3*单相两线电表 电气参数 • 额定电压 : 230 VAC（相电压） / 400 VAC（线电压） • 直接接入 : 测量范围：85～276 VAC（相电压），85～480 VAC（线电压） • 测量频率范围 : 45～65 Hz • 过载能力 : 2倍额定值，持续1秒 通讯规格 • 通讯接口和协议 : 两线制RS485；Modbus RTU • 波特率 : 1200，2400，4800，9600 bps（默认），19200 bps，38400 bps • 校验位 : None（默认），Even，Odd • 停止位 : 1（默认），2 • 通讯响应时间 : <100ms 环境规格 • 操作温度 : -25～+55℃ • 存储温度 : -40～+80℃ • 湿度 : <90%，无凝结水 • 污染等级 : 2 • 海拔高度 : <2000m • 抗振动指标 : 振动频率范围：10~150Hz，参考标准IEC 60068-2-6
