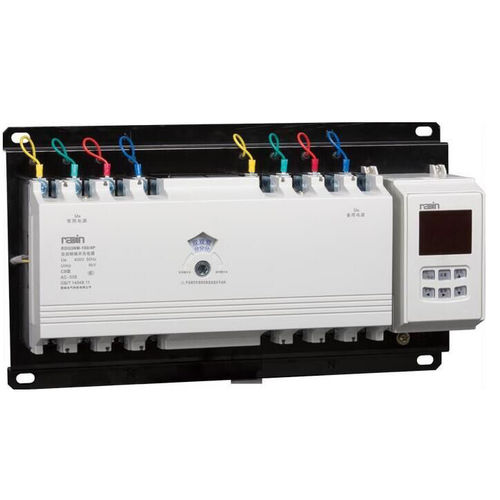

自动转换开关 RDQ3NM series

用于应急电源4极3极

适用范围 RDQ3NMB 自动转换开关电器是我公司组织科技精英经两年潜心研发的一款全新产品，于2014 年底隆重推出，完全颠覆传统自动转换开关电器的外形设计风格，在设计过程中导入国际工业设计理念，从产品结构、外观视觉、人机工程、控制电路等方面，全面提升传统塑壳型自动转换开关电器，从而使其具备与国际一流产品相媲美的品质和极高的性价比。 RDQ3NMB 系列自动转换开关电器( 简称ATS) 适用于额定工作电压交流400V，频率50Hz 的紧急供电系统。当一路电源发生故障时，可以自动完成常用电源与备用电源之间的转换，无需人工操作，以保护重要设备供电的连续性。主要用于医院、商场、银行、化工、冶金、高层建筑、军事设施和消防等不允许断电的重要场所。 产品符合GB/T 14048.11 标准。 工作条件 ● 周围空气温度：-5℃ ~+40℃，且24h 平均值不超过+35℃； ● 大气条件：大气的相对湿度在周围最高温度+40℃ 时不超过50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度+25℃时，该月的平均最大相对湿度为90%，并考虑到因温度变化在表面上的凝露。 ● 海拔高度：安装地点的海拔不超过2000m； ● 污染等级：安装地点的环境污染等级为3 级。 基本结构特点 RDQ3NMB 系列智能型自动转换开关电器是由两台三极或四极的塑壳断路器及其附件( 辅助、报警触点)、机械联锁传动机构、智能控制器等组成。分为整体式、分体式两种结构。整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2 米长的信号线连接。 其特点是： ● 两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性； ● 智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高； ● 智能控制电路布局设计，采用电源采样与单片机控制分离，从硬件结构上克服了电磁干扰现象； ● 具有短路、过载保护功能，过压、欠压以及缺相自动切换功能与智能报警功能； ● 自动切换参数可在外部自由设定，具有操作电机智能保护功能； ● 信号连接线通过FLUKE 仪器通道测试，能抗近端串扰、衰减串扰，回波损耗，能满足永久链路的测试标准； ● 本开关控制器的安装形式为用户提供了较强的自主性，分体安装只需将随机附件( 信号连接线RJ45) 连接至对应端口即可。 ● 控制器部分在以前同类型产品的基础上电子元器件做了优化处理，使之更匹配整台产品的运行； ● 产品外形导入国际设计理念，更加美观大方实用； ● 在机构创新上做了如下改进：
