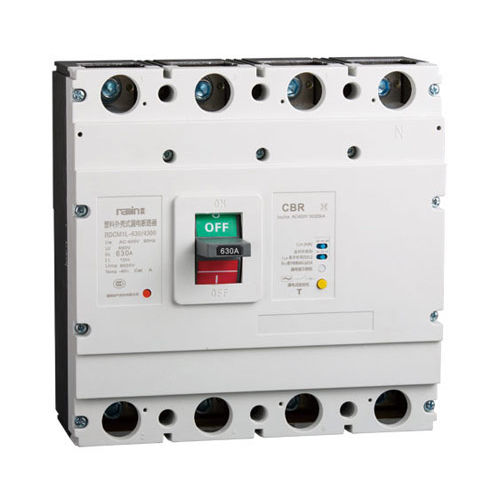

磁性-热断路器 RDCM1L(CM1L) series

电压防短路交流

RDCM1L 系列 适用范围 DRDCM1L 系列漏电断路器( 以下简称断路器) 适用于交流50Hz，额定工作电压至400V，额定工作电流16A 至630A 的电源中性点直接接地的供用电系统中作为漏电保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来分配电能和保护线路及电源设备免受过载、短路等故障的损坏，亦可作为电动机的不频繁起动及过载、短路保护。 该漏电断路器具有体积小( 和相应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流可调节等特点，同时可带报警触头、分励脱扣器、辅助触头等附件，是用户使用的理想产品。 漏电断路器垂直安装( 即竖装)，亦可水平安装( 即横装)。 产品符合GB14048.2标准。 产品分类 ● 按分断能力分：a 标准型(L 型) b 较高型(M 型) ● 按接线方式分：a 板前接线 b 板后接线 c 插入式； ● 按操作方式分：a 手柄直接操作： b 转动手柄操作；c 电动操作； ● 按剩余动作电流分：a 剩余动作电流不可调整 b 剩余动作电流可调整( 三档) ● 按极数分：二极；三极；三极四线； 四极 ● 按分断时间分：一般型、延时型、延时可调型（三档） ● 按用途分：配电用、保护电动机用 ● 按附件种类分：报警触头、辅助触头、分励脱扣器、欠电压脱扣器 正常工作条件 ● 安装地点的海拔不超过2000m。 ● 周围空气温度： 1) 周围空气温度上限不超过+40℃，下限温度不低于-5℃； 2) 周围空气温度24h 的平均值不超过+35℃； 3) 周围空气温度超过40℃时，应注明特殊订货可降容使用。 ● 大气条件： 大气相对湿度，在周围最高温度+40℃时不超过50％，在较低温度下可以有较高相对湿度，在最湿月的月平均最低温度不超过+25℃时，该月月平均最大相对湿度为90％，并考虑温度变化发生在产品表面上的凝露。 ● 污染等级：3； ● 安装类别：Ⅲ； ● 防护等级：IP20； ● 当周围空气温度超过40℃时，应注明特殊订货或降容使用。
