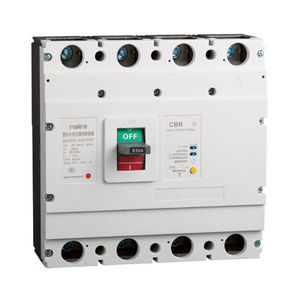

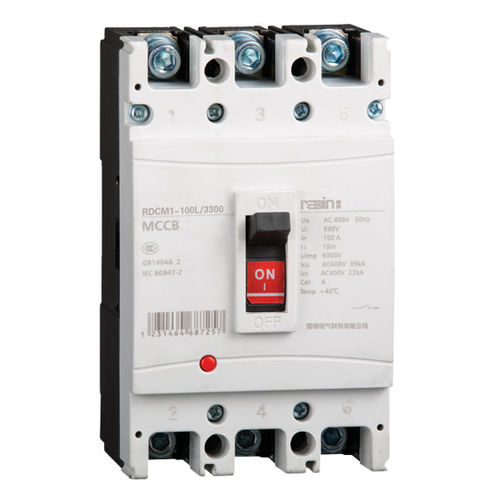

磁性-热断路器 RDCM1(CM1) series

电压防欠压交流

RDCM1 系列 适用范围 RDCM1 系列塑料外壳式断路器( 以下简称断路器) 适用于交流50Hz，额定绝缘电压690V(63 型为500V)，额定工作电压至400V，额定工作电流从6A 至800A 的配电网络电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。该断路器具有体积小、分断高、飞弧短( 或无飞弧) 等特点，是用户使用的理想产品。断路器垂直安装( 即竖装)，亦可水平安装( 横装)。接线方式可选择板前和板后接线及插入式接线。 产品符合GB14048.2 标准。 产品分类 ● 按分断能力分：a 标准型(L 型) b 较高型(M 型)； ● 按接线方式分：a 板前接线 b 板后接线 c 插入式； ● 按操作方式分：a 手柄直接操作；b 转动手柄操作；c 电动操作；(63~225 型为电磁铁式，400~800 型为电动机式) ● 按极数分：三极；四极。 正常工作条件 ● 安装地点的海拔不超过2000m。 ● 周围空气温度： 1) 周围空气温度上限不超过+40℃，下限温度不低于-5℃； 2) 周围空气温度24h 的平均值不超过+35℃； 3) 周围空气温度超过40℃时，应注明特殊订货或降容使用。 ● 大气条件： 大气相对湿度，在周围最高温度+40℃时不超过50％，在较低温度下可以有较高相对湿度，在最湿月的月平均最低温度不超过+25℃时，该月月平均最大相对湿度为90％，并考虑温度变化发生在产品表面上的凝露。 ● 污染等级：3； ● 防护等级：IP20。
