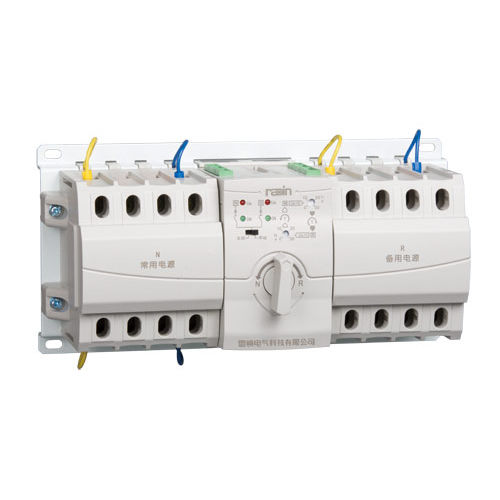

自动转换开关 RDQ3NX series

紧凑型

RDQ3NX-A/B/C/D 系列 适用范围 全新设计的RDQ3NX-A/B/C/D 系列自动转换开关电器是基于对自动转换开关电器技术的深入研发，从产品结构、控制单元、执行单元、电磁兼容等各方面均进行了全新设计，全面颠覆传统自动转换开关电器的设计理念。本产品结构紧凑，易于安装；模块化设计，提高产品供电的连续性，节能效果优于其他同类产品。主要适用于交流50Hz，额定电压400V，额定工作电流不大于63A 的两路中性点接地电源系统中，因一路电源发生异常而进行电源之间的转换，保证其供电的可靠性和安全性。 产品符合GB/T 14048.11 标准。 工作条件 ● 周围空气温度：-5℃ ~+40℃，且24h 平均值不超过+35℃； ● 大气条件：大气的相对湿度在周围最高温度+40℃ 时不超过50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度+25℃时，该月的平均最大相对湿度为90%，并考虑到因温度变化在表面上的凝露。 ● 海拔高度：安装地点的海拔不超过2000m； ● 污染等级：安装地点的环境污染等级为3 级。 产品特点 产品采用模块化设计，执行元器件、传动机构、控制电路完全独立更换方便。 1、机械联锁装置采用齿轮传动，彻底杜绝了同时合闸的可能性； 2、产品外形小巧，是目前市场上最小的同类型产品； 3、控制器控制电路布局采用工作电源和采样电源与单片控制分离，从硬件结构上克服了电磁干扰； 4、产品工作电源电压：AC 230V; 5、产品运行功耗小，最大峰值功耗为4.8W，仅为其他同类型号产品功耗的20%； 6、产品功能齐全，具备启动发电机、消防联动、合闸延时等功能； 7、模块化设计，各部件互换性能好，安装方便； 8、可安装多款执行断路器；
