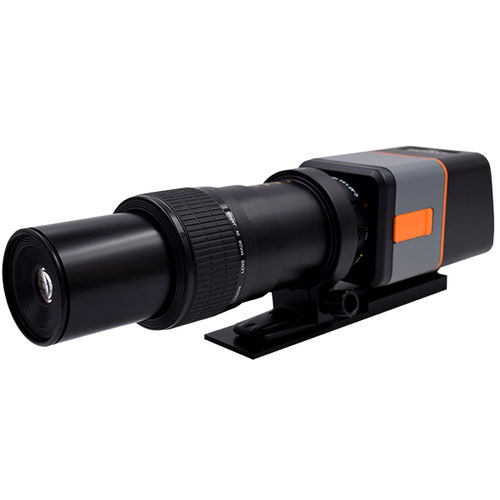

高解析度显微镜物镜 5X

缩放尺寸测量用于显微镜检查

瑞淀光学系统的5X/10X 显微镜头可对极小的元件和显示特性（如单个 LED、显示像素和子像素）进行高分辨率成像。该镜头提供5倍或10倍的放大倍率，可直接安装于ProMetric®成像色度计或亮度计上，多种分辨率可供选择，以满足特定应用需求。显微镜头与瑞淀 ProMetric或TrueTest™软件搭配使用，可为控制显示器和其他设备的视觉质量提供紧凑、高效的光学测量解决方案。 评估单个显示像素 随着显示器分辨率和像素密度的提高，测量更小发光元件的需求越来越多，以确保光度输出、色彩和其他质量的准确性。对于 OLED、LED 或 microLED 等发光显示器来说尤其如此，因为显示器中的每个像素都能产生亮度，因此每个像素的输出都可能不同。这些个体差异会导致显示屏的不均匀性，即使在远处也能察觉到，尤其是在高亮度状态下观看显示屏时。一旦测量到像素之间的输出差异，就可以计算并作为校正应用。这种对像素输出的归一化处理可产生外观完全一致的显示屏。这些校准可以从设计中延续下来，以确保在生产操作中特定基板或器件像素布局的像素输出准确无误。 表征子像素图案 如果没有非常高分辨率的系统和能够进行微观测量的光学器件，就很难表征如图所示的子像素图案。瑞淀显微镜头可将高分辨率成像系统捕捉到的图像放大5倍或10倍，使设计制造商能够确保子像素布局、形状和 RGB 颜色图案的准确性。如图所示，我们可以在极小的空间区域内获得极高的细节，从而对发光区域之间存在大量分隔的单个元件进行正确成像。 表征单个 LED 与大多数其他光源相比，LED（二极管光源）的物理结构更为复杂。每个发光二极管内部的材料、机械或电气缺陷都可能导致亮度和颜色不均。要确保基于 LED 系统的性能，以及 LED 组合成阵列时亮度和色度的一致性，对单个 LED 进行评估变得至关重要。 瑞淀显微镜头可用于评估单个或LED阵列的特性，包括 LED 一致性 LED 边缘对比度（均匀性衰减） LED 之间串扰的影响（阵列或面板上相邻LED之间的亮度干扰） 显示 LED 亮度均匀性的横截面图 安装至 ProMetric 亮度计和色度计上 显微镜头是瑞淀ProMetricY 成像亮度计或ProMetric I 成像色度计的可选安装附件，可使用定制安装支架进行安装，以确保稳定性。通过将镜头直接安装至 ProMetric 成像亮度计或色度计上即可获得一个完整的解决方案和最有效的显示测量方法，只需最少的设置、集成时间、设备或专业知识。此外，显微镜头可轻松拆卸，并更换为标准镜头，用于其他测量应用，包括需要整个显示视场的测量，如亮度和色度的均匀性、对比度、光圈和其他功能。
