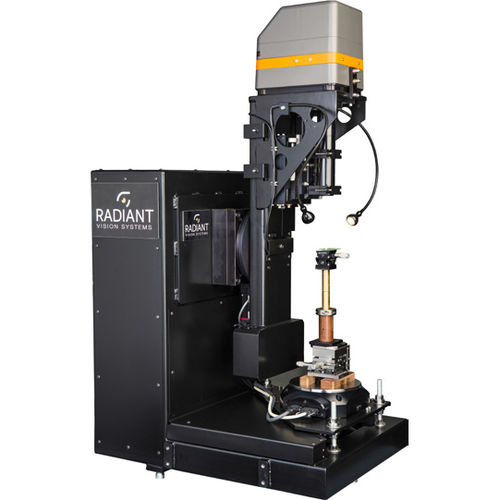

自动测角仪 SIG-400

电动6轴经济型

为LED 和其它小型光源提供精确的近场光强测量系统 SIG-400（第 4 代 光源成像测角仪®）是一款全自动的计算机控制测角系统，专为满足 LED 研究人员、开发人员、制造商和用户对 LED 裸片和器件表征的需求而设计。SIG-400 使用 ProMetric I系列成像色度计生成高精度的 LED 近场模型；该数据可直接用于研究 LED 性能，或通过瑞淀光学系统的ProSource® 软件将其数据导出，用于所有主要的光学设计软件包。 经济高效的LED测量系统 SIG-400 是 Radiant 的第四代 成像测角系统，汇集了瑞淀在光源测量行业超过 15 年的经验。通过整合 Radiant的在成像比色法、强大的结构设计（提供行业领先的精度）和易用的控制软件方面的最新成果，SIG-400 可轻松应用于广泛领域。专注于 LED 测量，SIG-400 经济且高效。 SIG-400 从围绕着光源的数千个角度抓取和汇集图像及光通量测量结果，以精确描述该光源的近场输出特性。SIG-400 支持测量垂直定向的光源，并可与显微镜和扩展视场光学元件一同搭配使用，从而提供测量 LED 和其它光源测量的灵活性。 完整的总承包系统为光学设计生成精确输入文件 SIG-400 系统包括一台 ProMetric® 成像色度计、用于定位成像色度计和光源的测角组件，以及一个 SIG 2.0™ 控制分析软件。SIG-400 可从多个角度抓取光源图像，从而构建光源色度和亮度输出的三维空间图像。这些测量结果经过汇总，制成光源成像模型™ (RSM) 格式文件，这是用于表述光源近场数据的详细业内标准模型。RSM文件包含所有测量信息（包括图像数据），因此测量结果可随时进行详细检查。RSM 用于比较各种 LED 的光学属性和设计，并生成光学设计软件的输入文件，以用于照明器和光学系统设计。 将瑞淀光学系统的 ProSource 软件应用到 RSM文件，可生成包含任意数量光线的光线集，以便导出到其它光学和照明设计软件包，如 ASAP®, FRED®, LightTools®, LucidShape®, Photopia™, IES TM-25, Opticad®, OSLO®, SimuLux®, SPEOS®, TracePro®, 和 OpticStudio™ (ZEMAX)以及其他一般文件格式。由于 RSM 是光源的完整描述，因此可用它来随意生成和再生光线集，这为初步设计提供了较少的光线为最终设计提供了大量的光线，从而使整体设计过程更为高效。
