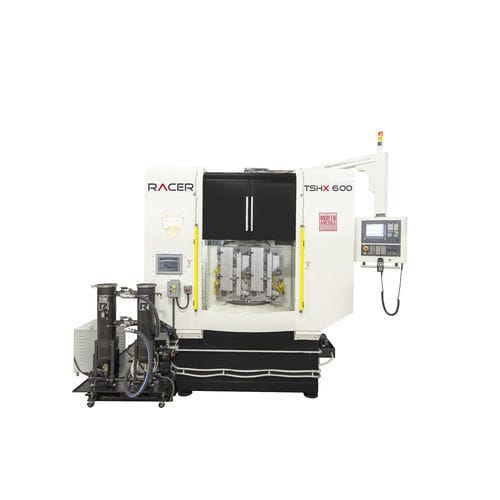

3轴CNC加工中心 THX series立式旋转台二机轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 主轴数量
- 二机轴
- 工具数量
- 60工具, 120工具
- 应用
- 用于汽车工业, 医疗用途
- X轴
1,500 mm, 1,780 mm, 2,110 mm
(59.06 in, 70.08 in, 83.07 in)- Y轴
1,270 mm, 1,500 mm, 1,830 mm
(50 in, 59.06 in, 72.05 in)- Z轴
1,250 mm, 1,500 mm, 1,830 mm
(49.21 in, 59.06 in, 72.05 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
50 ch, 60 ch
(50 hp, 60 hp)- X轴进给速度
40,000 mm/min
(26 in/s)- Y轴进给速度
40,000 mm/min
(26 in/s)- 最大台面负荷
3,000 kg, 5,000 kg, 8,000 kg
(6,614 lb, 11,023 lb, 17,637 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.002 mm
(0.00008 in)
产品介绍
托盘尺寸 - 1000mm x 1000mm - 1250mm x 1250mm - 1525mm x 1300mm
工作台索引 - - 全360° -
控制 * - Siemans ONE - Siemans ONE - Siemans ONE
旋转台 - 3弧秒 - 7弧秒/3.5弧秒 - 7弧秒/3.5弧秒
---
PDF产品目录
THX SERIES
6 页
