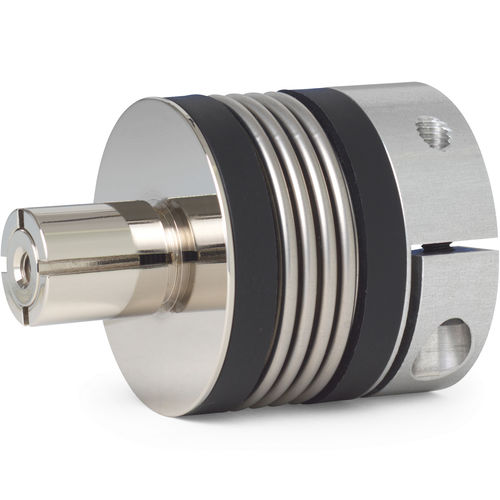

挠性联轴器 BK7 series波纹管轴紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 挠性, 波纹管
- 用途
- 轴
- 构造
- 紧凑型
- 性能
- 无反向间隙, 免维护
- 其他特性
- ATEX, 定制
- 固定
- 法兰
- 扭矩
最多: 300 Nm
(221.2686 ft.lb)最少: 15 Nm
(11.0634 ft.lb)- 旋转速度
最多: 10,000 rpm
(62,831.85 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
一侧带夹紧套环和一个侧面螺钉ISO4762
一侧膨胀芯轴带内锥和螺钉ISO4762
温度范围：-30到+120° C
结构：
一侧带夹紧套环和一个侧面螺钉ISO4762
一侧膨胀芯轴带内锥和螺钉ISO4762
温度范围：-30到+120° C
间隙：通过粘着力极强的卡箍连接和既定原则，无背隙。
使用寿命：按照技术规范操作，金属波纹管联轴器可持久耐用且无需维护。
配合间隙：轴套连接01-0.05毫米。
材料：
波纹管由高弹性不锈钢制成
夹紧轴套连接装置参见表格
膨胀芯轴和内锥 钢制
短时超载：可达TKN值的5倍。
技术参数：
额定扭矩：15 – 300 Nm
转速可达10000转/分钟。
> 10000转/分钟需使用精细动平衡
轴径为8 – 60毫米
轴头直径为13 – 60毫米
金属波纹管联轴器的特殊解决方案：如其他配合长度，键槽，特殊材料和波纹管可根据要求短时提供。
BK7金属波纹管联轴器的产品特点：
适用于空心轴连接器
易于安装金属波纹管联轴器
安装空间小
