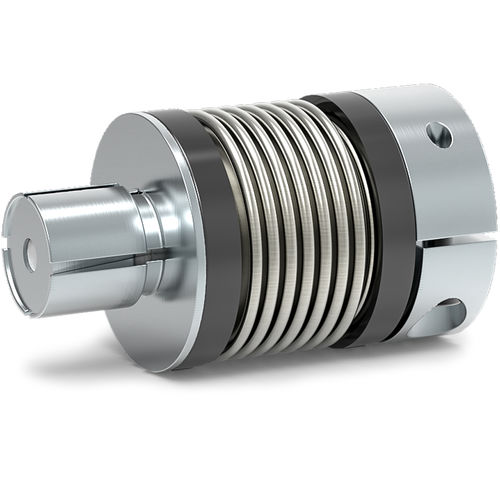

挠性联轴器 MK3 series波纹管轴紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 挠性, 波纹管
- 用途
- 轴
- 构造
- 紧凑型, 金属波纹式, 微型
- 性能
- 无反向间隙, 免维护
- 其他特性
- ATEX, 定制
- 固定
- 法兰
- 扭矩
最多: 10 Nm
(7.3756 ft.lb)最少: 0.5 Nm
(0.3688 ft.lb)- 旋转速度
最多: 10,000 rpm
(62,831.85 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
一侧带夹紧套环配有螺钉ISO4762
一侧膨胀芯轴带锥形夹紧元件
温度范围：-30到+120° C
间隙：轴套连接01 – 0.05毫米
结构：
一侧带夹紧套环配有螺钉ISO4762
一侧膨胀芯轴带锥形夹紧元件
温度范围：-30到+120° C
间隙：轴套连接01 – 0.05毫米
使用寿命：按照技术规范操作，微型波纹管联轴器可持久耐用且无需维护
材料：
波纹管由高弹性不锈钢制成
夹紧套环为铝制，扩张轴套和锥形件(钢制)
技术参数：
额定扭矩：5 – 10 Nm
转速可达10000转/分钟。
> 10000转/分钟，使用动平衡时
轴径为3 – 24毫米
D2轴头直径可根据客户要求提供
BK7波纹管联轴器适用于更高的扭矩
微型波纹管联轴器的特殊解决方案：如其他配合长度，键槽，特殊材料和波纹管可根据要求短时提供。
MK3型微型波纹管联轴器产品特点：
零背隙，扭转刚性
具有错位补偿功能
易于安装
构造精简
节省安装空间和成本
转动惯量低
