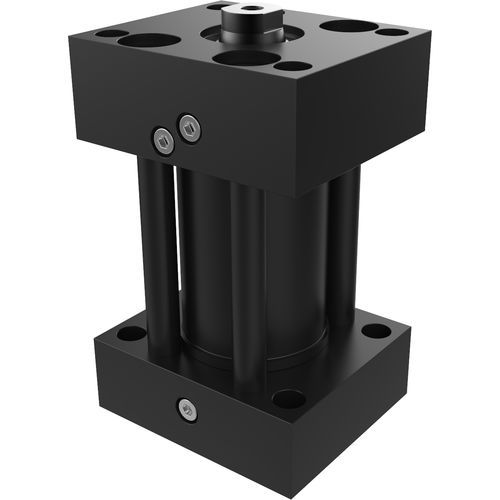

液压缸 AVTL活塞双作用CNOMO
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 液压
- 所用技术
- 活塞
- 配置
- 双作用
- 规范
- CNOMO
- 应用
- 工业, 夹具, 用于汽车工业
- 其他特性
- 定制
- 运行行程
10 mm
(0.394 in)- 压力
300 bar
(4,351.1 psi)- 杆直径
18 mm, 22 mm, 28 mm
(1 in, 1 in, 1 in)- 力度
最少: 5 kN
最多: 20 kN
产品介绍
该支架采用与 T-Lock® 相同的锁定原理，在液压断开后仍能保持精确的支撑点位置。它对振动完全不敏感。
这些支架采用材料弹性原理。
其运行包括四个阶段：
1) 支撑活塞释放：
PC = 300 巴
2) 与工件接触：
同时加压 PA + PB = 工件弹性变形
3) 释放压力：
PA + PB = 0
然后，工件由于弹性推杆。
剩余的支撑力由密封摩擦力提供
4) 活塞锁定 PC = 0：
位置在无压力的情况下保持不变。
- 后传感器杆符合 CNOMO 标准
- 可定制双夹紧。
- 增压器
- 特殊型号
---
