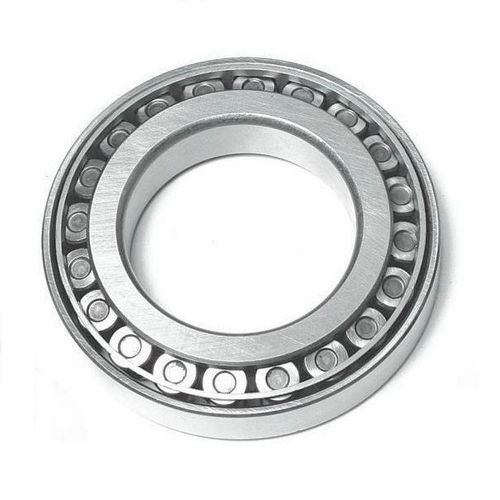

圆锥滚子轴承 M series

径向轴向钢

零件编号M201047 - M201011，圆锥滚子轴承 - TS（锥形单列）英制 规格 系列 :M201000 锥体零件号 : M201047 杯子零件编号 : M201011 设计单位 :英制 轴承重量：0.4公斤 0.9磅 保持架类型 :冲压钢 尺寸规格 直径 - 内径 : 39.688毫米 1.5625英寸 D - 杯子外径 : 73.025毫米 2.8750 in B - 锥体宽度 : 22.098 mm 0.8700 in C - 杯子宽度 : 21.336毫米 0.8400 in T - 轴承宽度 : 25.654 mm 1.0100 in 基台和圆角尺寸 R - 锥体背面的 "清除 "半径1 : 0.760 mm 0.03英寸 锥体后端面 "清空 "半径2 : 2.29 mm 0.090英寸 da - 锥体正面背板直径 : 48.01 mm 1.89英寸 db - 锥体背面背板直径 : 45.47毫米 1.79英寸 Da - 杯子正面背板直径 : 69.10毫米 2.74英寸 Db - 杯子背面的衬垫直径 : 64.01毫米 2.52英寸 Ab - 笼形锥体前端的间隙 : 2.8毫米 0.11英寸 Aa - 笼形锥体后表面间隙 : 0毫米 0英寸 a - 有效中心位置3 : -5.8 mm -0.23英寸 基本额定载荷 C90 - 动态径向额定值（9000万转）4。 4280 lbf 19000 N C1 - 动态径向额定值（100万转）5。 16500 lbf 73400 N C0 - 静态径向额定值 : 20000 lbf 89100 N Ca90 - 动态额定推力（9000万转）6 。 2440 lbf 10800 N 系数 K - 系数7 : 1.76 e - ISO系数8 : 0.33 Y - ISO系数9 : 1.8 G1 - 发热系数 (辊筒-导轨) : 27.5 G2 - 发热系数（肋骨-辊道端） :15 Cg - 几何系数 : 0.0736 圆锥滚子轴承是可以支持轴向力（即，它们是良好的推力轴承）以及径向力的滚动元件轴承。
