滚筒输送机

气动卧式电动机

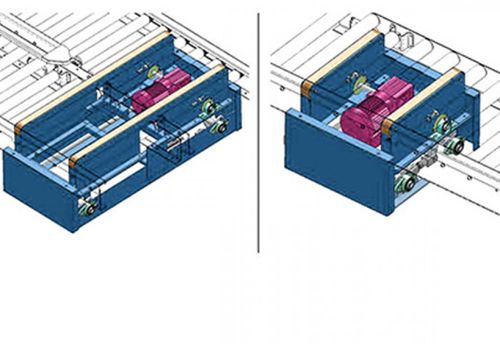

换袋传送机是用于将滚筒机械 90° 方向提升的设备。其正常状态为低位。当货物运送到装载机时，传感器检测到货物已就位。装载机立即上升到输送机上方，将货物转移到相邻的输送机上。提升方法有两种：气动提升和电动提升。本项目采用气动提升方式。 一、主要机械结构和特点： 1. 升降机构：气动升降，由气缸驱动的连杆式摆动机构，升降快速平稳； 电动顶升，由电机带动曲柄轴旋转机构，使移栽部件上下摆动。 移载机构：采用传动带作为移载传动，由内置电机驱动。 提升位置检测：接近开关检测。 表面涂层：使用钢丝刷和砂纸除锈，酸洗除油脂。磷化后，表面喷涂环氧粉末并烘烤。喷涂颜色以甲方色卡为准。 外部部件配置：SEW 用减速电机、Wynn 用皮带、SMC 用气缸、TR 用带座轴承、Ha 轴用轴承。
