顶升机构:带高度调节脚的焊接式底架,底架中间放置底座式减速电机,两根轴分别通过两侧的轴承座和底架连接,两根轴分别通过传动链与电机连接。每根轴及两端均装有滚针轴承曲柄臂,构成顶升结构。
移载机构:采用链条机,具体结构与前述相同。
附属装置:光电支架(升降两位置,到位检测)。
外购件配置:减速电机 SEW、杭州东华链条、带座轴承 TR、轴承哈轴
表面喷涂:钢丝刷、砂纸除锈,酸洗除油。磷化后,表面喷涂环氧粉末并烘烤。树脂厚度在 60 米至 90 米之间。

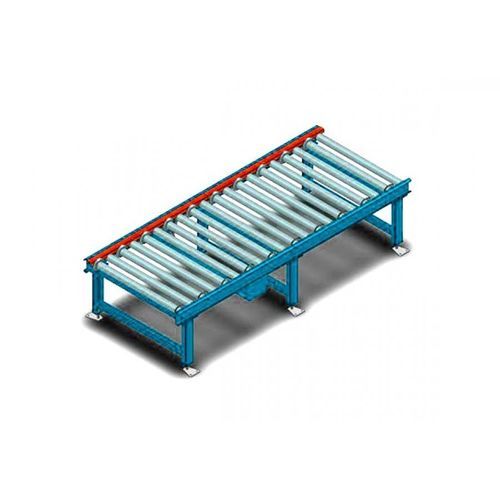

- 双链轮压路机(10A-13Z)
- Φ76×3mm/Φ89×3mm
- 滚筒侧导轨
- 侧轮廓 125×70×15×5mm
- R 系列减速电机
长度(mm)
850 ≤ L ≤ 8000
高度(毫米)
H(min)≥380
内宽 B(毫米)
620 ≤ B ≤ 1520
电机功率 P(千瓦)
0.37~0.75
输送机有效载荷(千克)
最大 ≤1500 千克
托盘有效载荷(公斤)
最大 ≤1200 千克
---
