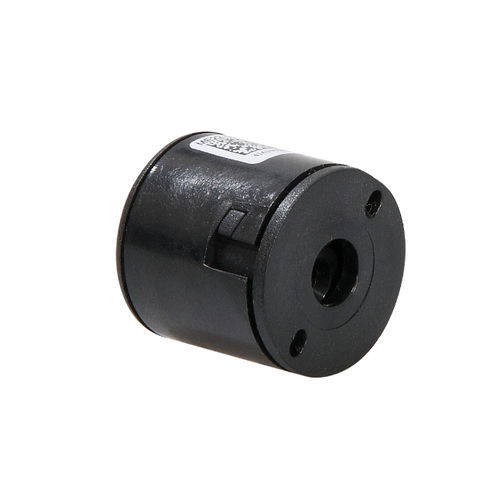

增量角编码器 MEM 22 IE

磁性

MEM 22 是一种磁编码器。它是一种可靠的低成本空心轴编码器 可快速方便地固定在不同尺寸的电机轴上。 该编码器专为无刷电机、电机反馈应用和转速控制而开发。 速度控制。MEM 22 是一种实时系统，适用于高速应用和恶劣环境。 环境。 编码器提供两个正交（相移 90 度）方波输出，用于提供计数和方向信息，以及一个分度通道。 计数和方向信息的两个正交方波输出，以及一个分度通道（每次旋转一个脉冲）。 编码器的分辨率由每转计数次数（CPR）决定。 编码器还可选配 UVW 换向符号（1 -16 极对）。 电源电压范围很宽（5V 至 30V）。 电源和信号由一个 6 针或 8 针 Molex 连接器提供。 特点 输出通道：- 2 -（正交）- + - 1 - 分度通道 可选： - UVW - 换向 - 信号 输出类型：TTL 兼容或 HTL 兼容 分辨率：最高 1024 CPR（每转计数） 可选：最多 16 个极对 电源5-30 VDC 装配快速简便 最大轴直径：8.0 毫米 符合欧盟指令 2011/65/EG（RoHS）
