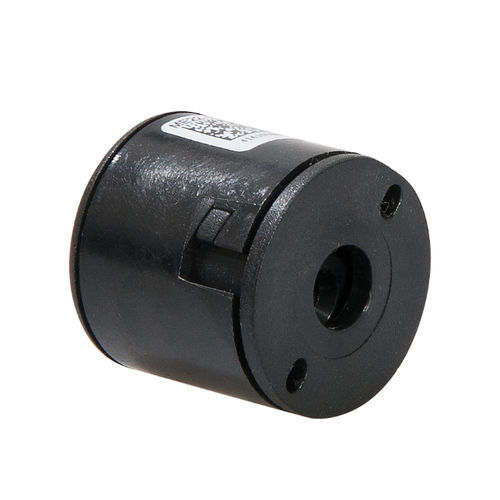

增量角编码器 MEC 22HR光学
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 增量
- 所用技术
- 光学
- 工艺温度
最少: -20 °C
(-4 °F)最多: 85 °C
(185 °F)
产品介绍
MEC22HR 是一款高分辨率空心轴光学编码器，可快速方便地固定在不同尺寸的电机轴上。
MEC22HR 是一种高分辨率光电空心轴编码器，可快速方便地固定在不同尺寸的电机轴上。
该编码器提供两个正交方波输出（相移 90 度），用于提供计数和方向信息，以及一个索引通道（每转一个脉冲）。
一个分度通道（每次旋转一个脉冲）。
编码器的分辨率由每转计数次数（CPR）决定。
电源和信号由一个 6 针 Molex 连接器提供。
特点
- 尺寸小：直径 22.0 毫米 x 长度 21.9 毫米。
- 装配快速简便，无需接触敏感元件
- 双通道正交输出（A/B）
- 双通道正交输出（A / B /1）
- 电源5 V 直流电
- 输出类型TTL 兼容
- 输出电路：上拉
- 分辨率高达 8192 CPR（每转计数）
- 最大轴直径：8.0 毫米
- 符合欧盟指令 2011/65/EU（RoHS）
---
