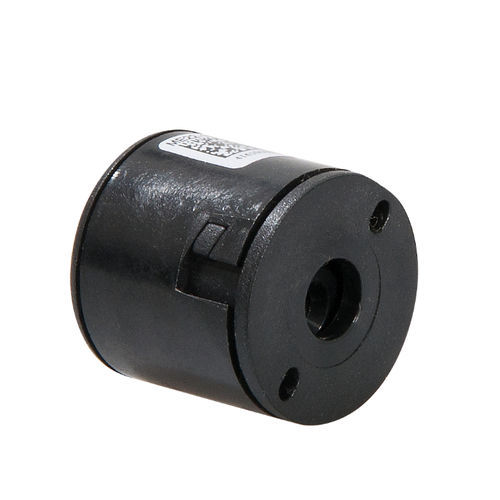

增量角编码器 MEC 22

光学

MEC22 是一种高分辨率空心轴光学编码器，可快速方便地固定在不同尺寸的电机轴上。 编码器提供两个正交（相移 90 度）方波输出，用于计数和方向信息，以及一个索引通道（每转一个脉冲）。 编码器的分辨率由每转计数次数（CPR）决定。 电源和信号由一个 5 针 Molex 连接器提供。 特点 - 尺寸小：直径 22.0 毫米 x 长度 21.9 毫米。 - 装配快速简便，无需接触敏感元件 - 双通道正交输出（A/B） - 双通道正交输出（A - / B /1） - 电源5 V 直流电 - 输出类型TTL 兼容 - 输出电路：上拉 - 分辨率高达 2048 CPR（每转计数） - 最大轴直径：9.525 毫米（3/8 英寸） - 符合欧盟指令 2002/95/EG（RoHS）
