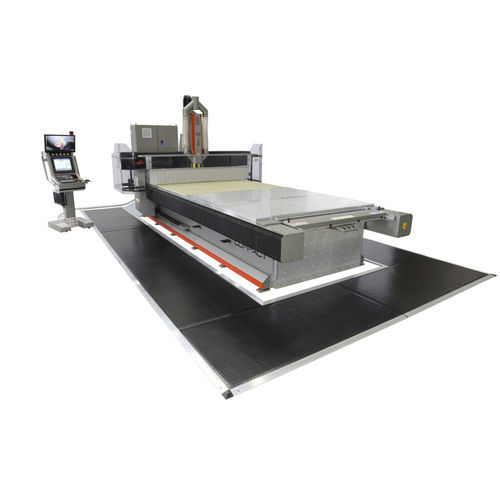

3轴CNC加工中心 立式龙门式用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式
- 加工材料
- 用于铝, 用于复合材料, 用于塑料
- 主轴头
- HSKF63
- 工具数量
- 30工具, 15工具, 22工具, 11工具
- 应用
- 用于重型作业, 用于大型工件, 用于钛, 用于航空航天业, 用于铝材工业, 用于塑料加工业
- 其他特性
- 高效率, 紧凑型, 精准
- X轴
最多: 2,070 mm
(81.5 in)最少: 1,630 mm
(64.17 in)- Y轴
最多: 8,120 mm
(319.69 in)最少: 1,005 mm
(39.57 in)- Z轴
425 mm
(16.73 in)- 转速
24,000 rpm
(150,796 rad.min-1)- 输出功率
19 kW
(25.83 hp)- X轴进给速度
60,000 mm/min
(39 in/s)- Y轴进给速度
60,000 mm/min
(39 in/s)- Z轴进给速度
30,000 mm/min
(20 in/s)- 重复精度
0.01 mm, 0.02 mm
(0.00039 in, 0.00079 in)- 换刀时间
3 s
产品介绍
COMPACT 设计用于在强化结构上加工大型部件，以承受巨大的工作压力。
COMPACT 是铝、轻合金、塑料和复合材料的理想加工中心。它深受追求精度和生产率的公司的青睐。
应用领域
机械行业
建筑外墙行业
材料
碳纤维
技术细节
芯片到芯片时间 - 9
真空泵功率 - 每台 5.5 千瓦
切屑抽排装置功率 - 4 千瓦
最大工作速度 2D - 30.000 mm/min
最大工作速度 3D - 20.000 毫米/分钟
最大工作高度 - 200 毫米
龙门架下方最大间隙 - 300 毫米
工作台面距地面高度 - 900 毫米
机器精度（室温 20 °C
无光学条纹
每米设置 - ≤ 0,030 毫米
分辨率 - 0,001 毫米
圆弧插补 - ≤ 0,030 mm Ø 60 F 3000
带光学条纹
每米设置 - ≤ 0,015 mm
分辨率 - 0,001 mm
圆弧插补 - ≤ 0,015 mm Ø 60 F 3000
Ø 最大刀柄直径 - 25 mm
Ø 最大刀具直径 - 120 mm
最大刀具高度 - 210 毫米
CNC - 三菱
类型 - 数字
插补 - 3D
真空区域 2016（1 个泵）- 2 - 6
真空区 3020（2 个泵）- 4 - 9
真空区 4020（2 个泵）- 4 - 12
真空区 6020（3 个泵）- 8 - 18
真空区 8020（4 个泵） - 8 - 24
---
