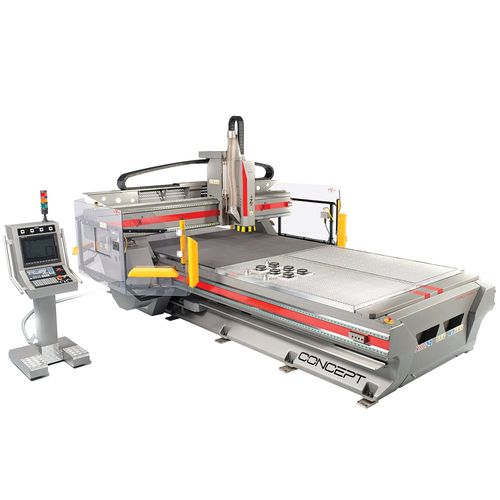

3轴数控铣床 Concept立式龙门式用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式
- 加工材料
- 用于铝
- 主轴头
- HSKF63
- 工具数量
- 30工具, 12工具, 32工具, 15工具, 16工具, 11工具, 22工具
- 应用
- 用于航空航天业, 用于塑料加工业, 用于铝材工业, 用于钛
- X轴
最多: 2,070 mm
(81.5 in)最少: 1,630 mm
(64.17 in)- Y轴
最多: 8,120 mm
(319.69 in)最少: 2,005 mm
(78.94 in)- Z轴
375 mm
(14.76 in)- 转速
24,000 rpm
(150,796 rad.min-1)- 输出功率
30 kW
(40.79 hp)- X轴进给速度
72,000 mm/min
(47 in/s)- Y轴进给速度
72,000 mm/min
(47 in/s)- Z轴进给速度
30,000 mm/min
(20 in/s)- 重复精度
0.01 mm, 0.02 mm
(0.00039 in, 0.00079 in)- 换刀时间
3 s
产品介绍
这款旗舰产品是 PROTEK 创始人设计的第一台机器，其名称 CONCEPT 即 "卓越 "机器的概念，梦想成真。
作为工作中心的进化版，CONCEPT 的设计和工程适用于所有要求高工作速度、高精度、高准确度、高功率和高强度的加工过程，以实现高质量的加工效果。
应用领域
机械行业
材料
碳纤维
技术细节
拾取工具更换时间 - 3
真空泵功率 - 5.5 千瓦（每个泵）
切屑抽排装置功率 - 4 kW
最大工作速度 2D - 72.000 mm/min
最大工作速度 3D - 30.000 毫米/分钟
最大工作高度 - 180 毫米
龙门架下方最大间隙 - 200 毫米
工作顶面距地面高度 - 900 毫米
(室温 20 °C
不带光学镜片
每米设置 - ≤ 0,030 毫米
分辨率 - 0,001 毫米
圆弧插补 - ≤ 0,030 mm Ø 60 F 3000
带光学条纹
每米设置 - ≤ 0,015 mm
分辨率 - 0,001 mm
圆弧插补 - ≤ 0,015 mm Ø 60 F 3000
Ø 最大刀柄直径 - 25 mm
Ø 最大刀具直径 - 120 mm
最大刀具高度 - 210 毫米
CNC - 三菱
类型 - 数字式
插补 - 3D
真空区域 2015（1 个泵）- 2 - 6
真空区 3020（2 个泵）- 4 - 9
真空区 4020（2 个泵）- 4 - 12
真空区 6020（3 个泵） - 8 - 18
真空区 8020（4 个泵） - 8 - 24
---
PDF产品目录
Concept
6 页
