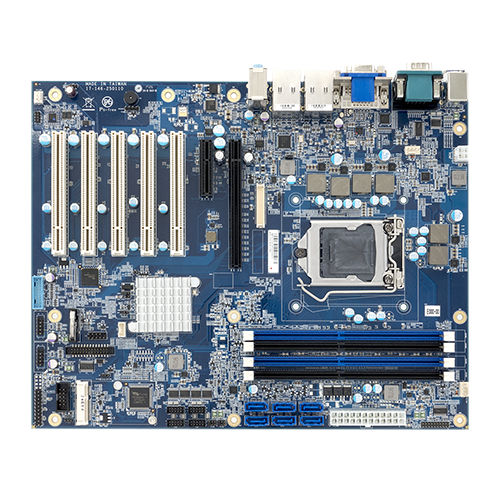

ATX主板 BA-2501Intel® Pentium® G4400TEIntel® Celeron® G3900Intel® Celeron® G3900TE
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 尺寸
- ATX
- 处理器
- Intel® Pentium® G4400TE, Intel® Celeron® G3900, Intel® Celeron® G3900TE, Intel® Skylake Processeur, Intel® Pentium® G4400, Intel® Xeon® E3-1225 v5, Intel® Xeon® E3-1268L v5, 英特尔Kaby Lake处理器, Intel® Core™ i5-6500TE, Intel® Core™ i7-6700TE, Intel® Xeon® E3-1275 v5, Intel® Core™ i3-6100TE, Intel® Xeon® E3-1275 v6, Intel® Core i7 - 7700, Intel® Core™ i5-7500T, Intel® Core i7 - 7700T, (Fr) Intel® Core™ i7-6700, Intel Core i7-6500U, Intel® Core™ i3-6100
- 芯片组
- Intel® C236
- 内存
- DDR4
- 插槽
- SATA, Mini PCIe
- 插座
- Intel LGA 1151
- 应用
- 工业, 用于服务器
- 可连接性
- USB, VGA, DisplayPort, eDP, DVI-D
产品介绍
ATX Intel® 7th / 6th Gen. Core™ i7 / i5 / i3 / Pentium ® / Celeron ® / Xeon® E3-1200 v6 / v5 CPU
英特尔® 第七代/第六代酷睿™ i7 / i5 / i3 / 至强® E3-1200 v6 / v5 CPU
支持 ECC 内存（仅限 C236 SKU）
6 x COM、2 x LAN、10 x USB、2 x PS/2
1 x VGA、1 x DVI-D、1 x eDP（内部）
6 x SATA，支持 RAID 0/1/5/10
1 x Mini PCIe 插槽
1 x PCIe (x16)、1 x PCIe (x4)、5 x PCI
系统
BA-2501 ATX Intel® 第 7 代/第 6 代酷睿™ i7 / i5 / i3 / 奔腾® / 赛扬® / 至强®处理器
Celeron ® / Xeon® E3-1200 v6 / v5 CPU
CPU 支持 LGA1151 插座，适用于 Intel ® 第七代/第六代酷睿™ 处理器
i7 / i5 / i3 台式机 CPU 和 Xeon ® E3-1200 v6 / v5
服务器 CPU
CPU 列表
:E3-1275 v6、E3-1275 v5、E3-1225 v5、
E3-1268 v5
内存支持 4 x DIMM 插槽，支持 1866/2133MHz
最高 64GB 的 DDR4
C236 SKU 支持 ECC 内存
H110 SKU 仅支持 2 x DIMM 插槽（最多 32GB）
BIOS AMI UEFI BIOS
看门狗 1~255 秒看门狗定时器可选
电源 支持 ATX 电源（24+4 引脚）
功耗 +5V：1.57A；+12V：5.09A；+3.3V：0.43A；+5VSB：0.16A
(中央处理器：i7 6700 3.4GHz）
尺寸 305 x 244 毫米（12 英寸 x 9.6 英寸）
图形
灵活显示标准 SKU：1 x VGA、1 x DVI、1 x eDP
定制 SKU：1 x DP、1 x eDP
(无兼容输入/输出屏蔽）
VGA 1 x VGA（后置 I/O），最高 1920 x 1200 @60Hz（默认值）
DVI 1 x DVI-D（后置 I/O），最高 2560 x 1600 @60Hz（默认值）
1 x eDP（内部），最高 4096 x 2304 @60Hz（默认，用于 C236/C236）。
(默认，仅适用于 C236/Q170）
Dis...yPort 1 x DP（后置输入/输出），高达 4096 x 2304 @60Hz（默认设置，仅适用于 C236/Q170）。
定制 SKU
环境
工作温度0°C~60°C (32°F~140°F) @ 湿度 20%~90
存储温度 -40°C~85°C（-40°F~185°F），湿度 20%~95
---
