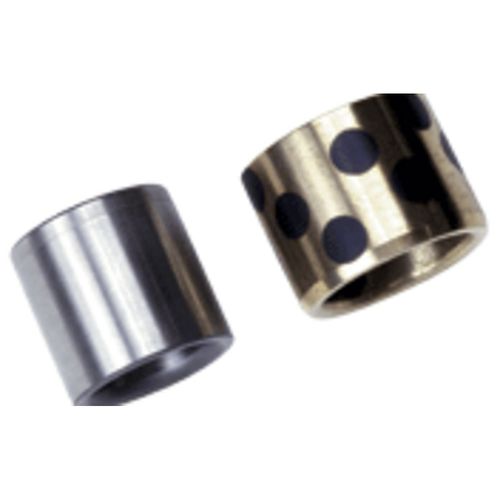

光滑导向环 STB series

用于模具和刀具

渐进式实心合金青铜肩衬套可在两半模具之间进行对齐，但不会磨损配对的引脚。油孔用于外部润滑。Teflon® 插入件增加了润滑性，防止润滑脂迁移到分模线上。 渐进式直衬套有不镀钢和石墨塞两种。 渐进导向顶针衬套由实心合金青铜制成，可消除与导向销的咬合，性能优于钢衬套。还提供石墨堵塞衬套 渐进式 QC 肩式衬套由实心合金青铜制成，可减少摩擦并消除与导向销的咬合。特氟龙润滑插入件符合 FDA 标准，与常用润滑脂兼容，可防止润滑脂迁移到分型线上。 镀青铜肩衬套 □ - AISI1026 Q 22-23 HRC 0 B'onze ...ted: .004* Deep 订购： - 在前缀中指定 "SHB"，以取代左图中的 "SAB"。 例如SHB200L2.37 用于内径 2" x 长 2.37 的衬套 备注： - 镀铜肩衬套有内部润滑脂槽。 润滑脂入口孔由模具制造商加工。 内径轴承是贯通的，上一页的间隙 "X "不适用。 无 1/2" 直径。 石墨肩轴衬 □ - CA954，含油浸石墨塞 □ 170 布氏硬度 订购： - 在前缀中指定 "SGP"，以取代左图中的 "SAB"。 例如SGP200L2.37 用于内径为 2 英寸 x 长为 2.37 英寸的衬套 注： - 石墨插头与润滑脂不兼容。 启动时使用 20 号轻质油开始润滑。
