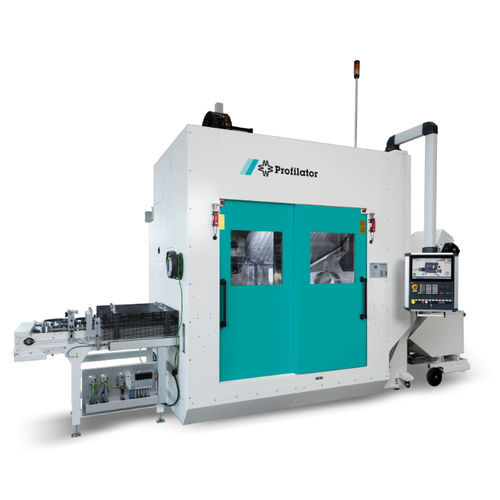

CNC数控齿轮切削机 V-Type

紧凑设计的模块化机器平台，用于齿轮生产 最大的灵活性，由于模块化设计，个性化配置针对不同的机加工工艺 （例如：插滚、滚齿、铣梅角、倒锥铣削、摆线铣削、倒角、去毛刺） X轴和Y轴采用最先进的直线电机驱动，A轴用力矩电机驱动: – 设备具有高动态性能利于缩短节拍 – 无反向间隙和无磨损的线性驱动器，实现最高水平的精度和较低的维护成本 机床高刚性设计应用于硬插滚（热后） I可选的换刀装置可实现最大的加工灵活性 直观的用户界面，易于设置和编程 支持工业4.0，可通过附加传感器进行扩展，用于机器监控 各种易于适应的自动化设计 易于设置和良好的可维护性，得益于“步入式“加工区域的设计 配置示例 用于加工SCUDDING®插滚、滚齿、去毛刺和倒角的SVE-330-VL-Twin的配置示例。 可选的换刀装置允许用SCUDDING®插滚进行连续加工，以及整合二次加工，如旋转倒角和许多其他加工。 Scudding® 插滚阶梯齿轮 加工相交的平行齿轮轮廓，两个齿轮可使用双刀加工 Scudding® 插滚内齿 本效益高的内齿轮生产，具有高度的灵活性 倒角切削 通过使用 Scudding® 插滚一次加工，对入口和出口侧进行倒角。 快速、精确的倒角工艺，对空间的要求最小 Scudding® 插滚轴类齿 生产转子，驱动器和轴类零件
