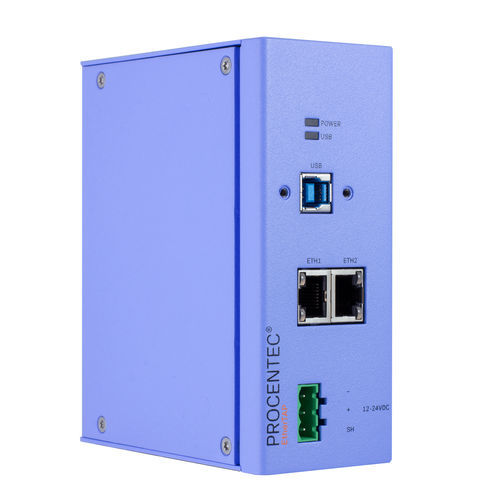

报警监控设备 513-20011A

汞以太网PROFINET

EtherTAP2 可对工业以太网流量进行被动监控。只需一台 Atlas、Mercury 或 PC 和一个 EtherTAP2，就能减少网络分析所需的设备。 被动诊断 每个设备的周期时间 正负报文抖动 丢弃的数据包数量 报警触发器 EtherTAP - 报文分析功能通过在交换 PROFINET 流量的设备之间（通常在控制器和第一个交换机之间）放置一个 EtherTAP，可以对 PROFINET 流量进行深入分析。 要使用 EtherTAP，请确保您具备以下条件 正确的许可证 在两个通过 PROFINET 通信的设备之间放置一个 EtherTAP 正在运行的测量 网络概览和设备详情 点击仪表板上的磁贴，可以读取四种类型的数据： 每个设备的周期时间 PROFINET 设备定期发送数据，这些数据称为周期时间。周期时间以毫秒为单位。 报文正抖动和负抖动占周期时间的百分比 抖动是报文与预定周期时间的偏差。例如：如果设备每 4 毫秒发送一次信息，那么多延迟 4 毫秒就会导致 100%的抖动。如果报文提前了 1 毫秒，则报告的抖动为 25%。提前和延迟的信息都以绝对百分比报告。
