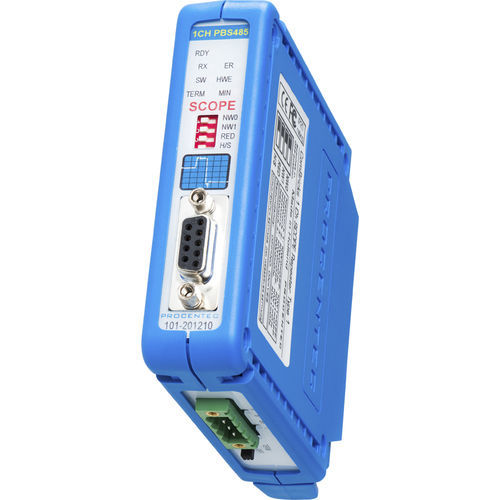

RS-485中继器 101-201210

PROFIBUS光纤传动装置

1 通道 RS 485 PROFIBUS 诊断中继模块，集成 12 Mbps 质量示波器，带 LED 诊断指示灯和冗余功能。总线连接采用螺丝端子和额外的 DB9 连接器。 中继器通道和集成示波器直接与 1B/1C 头站中的 ProfiTrace OE 核心相连。示波器图像和总线监控数据可直接从网络服务器获取。 中继器模块的先进 12 Mbps 内核可无限级联，并增强了 RS 485 强度。数据流量受到持续监控，以防止出现数字滤波故障。它具有板载可切换终端，可驱动 31 台设备。 1 个总线通道 每个通道 31 个设备/总线负载 1200 米电缆长度（取决于波特率） 级联无限制 每个通道的终端开关 可拆卸螺丝端子和 1 个 DB9 连接器 协议 透明，适用于所有 PROFIBUS 协议 9.6 kbps ... 12 Mbps（自动检测） 2 位延迟时间（冗余模式下为 12 位） 无需地址 总线冗余（可选） 传输速度检测：自动检测（< 10 秒检测和 50 秒超时） 延迟时间（正常模式）： 2.0 TB 位，9.6 kbps ... 3 Mbps；2.75 TB 位，6 Mbps；3.75 TB 位，12 Mbps 延迟时间（冗余模式）： 12.0 TB 位，9.6 kbps ... 3 Mbps；12.75 TB 位，6 Mbps；13.75 TB 位，12 Mbps 延迟时间抖动：最大¼ Tbit 导线直径（用于螺丝端子）：< 1.5 mm2 导线类型：绞合或实芯 光缆延迟计算
