机械夹持单元

手动气动用于焊接

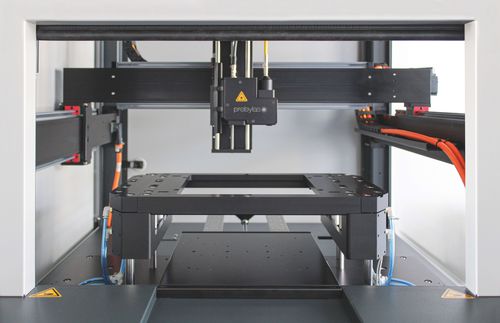

夹具单元将待焊接的工件相互压紧。工件...入抽屉上特定的零件空腔中。上夹板通过气动或电动驱动向下移动，将工件压在一起。上夹板可以是一块透明的玻璃板，也可以是一个为激光束开出特定部位的金属框架，或者两者结合。 两者的组合。 为了进行工艺和质量控制，夹持单元可以配备行程或力传感器。夹具的行程可以通过距离测量功能进行监控。在同步或准同步的工艺类型中 也可以测量、分析焊接过程中的行程，或用于直接过程控制。 夹持单元类型 - 小型 - 大型 焊接区域 - 150 x 100 mm - 240 x 240 mm 零件最大宽度 - 210 mm - 300 mm 夹持行程：20毫米--可根据要求延长 零件和腔体的高度：可从65毫米开始扩展，每步20毫米 抽屉移动：手动、气动或电动 执行夹持力：气动（6巴）或电动 位移传感器。1个或2个，分辨率为10 µm 力传感器。1或2个，分辨率为5 N 大于上述的零件的夹持单元总是单独设计和建造。 除夹持单元外，我们还提供特定零件的腔体和夹持工具，如夹持玻璃或夹持框架。 零件专用腔体 夹持玻璃 夹持框架
