孔板法兰

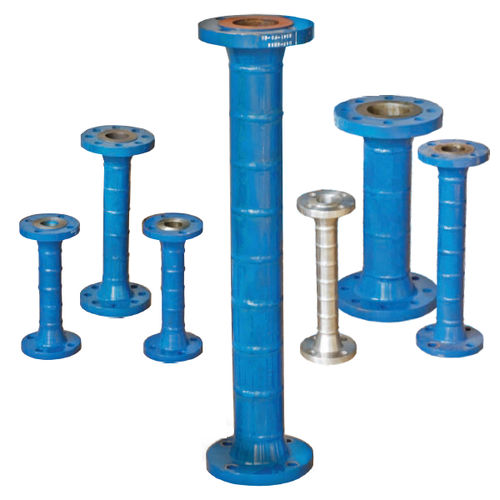

节流孔用于降低流体压力，其设计与用于测量流量的孔板有些不同。它们被设计成在管道法兰之间滑动。 虽然单个节流孔通常足以满足要求，但在有些情况下，由于工艺条件的限制，单个节流孔是不可接受的。在这种情况下，使用多个串联的节流孔是一个更好的解决方案。 多重节流的情况下，最重要的考虑是压力下降。无论流体是液体还是蒸汽/气体，这都适用。更高的压降意味着更高的速度，导致振动和噪音问题。 另一个考虑因素不仅仅是允许的最大压降，这尤其适用于气体流动。如果工艺条件表明使用单一限制板会出现临界流量，应注意避免操作时远远超过临界压降。临界意味着设备上的压降超过上游绝对压力的50%，在这个时候会达到超声速。 多级孔板组件的结构包括多个限制性孔板，它们之间的距离为一个管径，并与管道焊接在一起。端部连接适用于对焊或用端部法兰。
