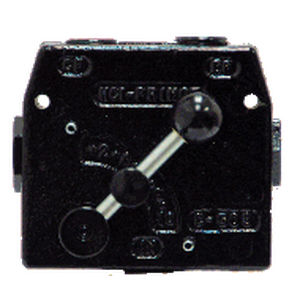

流量控制阀 RD-100 series

杠杆用于油水力发动机

RD-100型流量控制阀 - 30 GPM 规格 压力等级 最大工作压力 ........3000 psi 流量等级 ..................................... 30 GPM 过滤。对于通用阀门，流体 清洁度应满足ISO 4406 19/17/14 层次 最高工作温度................ 180°F 重量 ....................................约8磅 规格 PRINCE阀是一种压力补偿式可调流量控制阀。通过旋转手柄，从 "CF "或受控流量口流出的流量可以从大约0到下图所示的最大受控流量进行变化。任何剩余的流量都会被旁路到 "EF "或过量流量口。该流量可用于为另一个回路供电，也可返回油箱。一旦设定了控制流量，它将随着控制流量口或过量流量口的压力变化而几乎保持不变。 请注意：如果在操作过程中，受控流量端口被堵塞，阀门将以这样的方式进行补偿，关闭流向多余端口的流量。 这些阀门也可以通过堵住多余的流量口作为限制性流量控制。 RDRS-100和RDRS-1900型PRINCE阀内置可调式泄压装置。这些型号的PRINCE阀必须将过流口连接到油箱上。 应该注意的是，无论何时使用这些阀门或任何阀门进行旁通或限制，都会产生流动的热量。为防止油温过高，可能需要采取一些措施。
