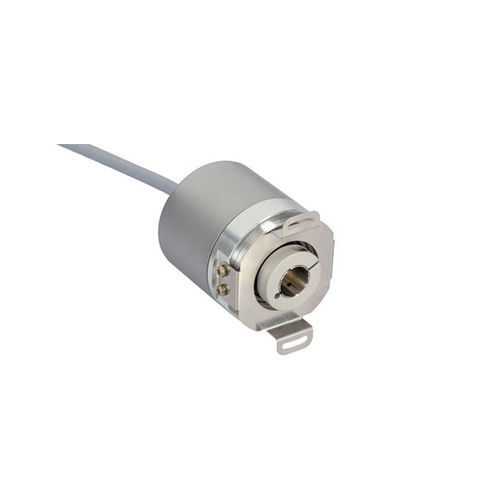

绝对值旋转编码器 IXARC

光学14位14位

此图仅供参考。请参阅页面下方的详细技术图纸 接口 - 接口 - CANopen Profil - DS-406 手动功能 - 地址选择开关0-99和终端电阻DIP开关（带有接线盒） 传输速率 - Round Axis 传输速率 - 最小20K波特，最大1M波特 接口周期时间 - ≥ 1 ms 视频教程 - video-link 请观看产品使用说明 编程功能 - 分辨率，预置，2个限位开关，8个凸轮，波特率，CAN标识符，引导程序，传输模式：轮询，循环，同步 输出 - 输出驱动器 - 收发器(ISO 11898标准) 光耦隔离 电气数据 - 电源电压 - 10 – 30 VDC 功耗 - ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC 功耗 - ≤ 2.5 W 启动时间 - < 1 s 反极性保护 - 是 短路保护 - 是 EMC:发射干扰 - DIN EN 61000-6-4 EMC:抗干扰 - DIN EN 61000-6-2 MTTF - 13.5 年，在40 ℃下 传感器 - 技术 - 光学 单圈分辨率 - 13 位 分辨率 多圈 - 14 位 多圈技术 - 机械齿轮组（无需电池） 精度 (INL) - ±0.0220° (14 – 16位), ±0.0439° ( 720小时耐盐雾测试) + 油漆喷涂 法兰形式 - 盲孔, ø 58 mm 法兰材料 - 铝 轴的类型 - 盲孔, 深度 = 30 mm 轴的直径 - ø 8 mm (0.31") 轴的材料 - 不锈钢 V2A (1,4305; 303) 转子转动惯量 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦力矩 - ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) 最高机械速度 - ≤ 12000 1/min 耐冲击性 - ≤ 100g (6毫秒半弦波, EN 60068-2-27) 持久的抗冲击性 - ≤ 10G（16毫秒半弦波，EN60068-2-29） 耐振动性 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 长度 - 71,2 mm (2.80") 重量 - 300 g (0.66 lb) 最大轴向/径向 错位 - 静止 ± 0.3 mm /± 0.5 mm; 动态 ± 0.1 mm /± 0.2 mm 电气连接 - 连接方向 - 轴向 连接类型 - 电缆/连接器 接口 - 连接器#D-Sub（9针)
