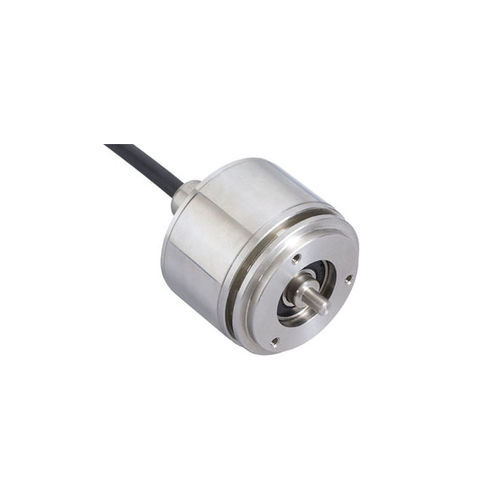

绝对值旋转编码器 IXARC

光学机械16位

接口 - CANopen Profil - DS-406 手动功能 - 地址选择开关0-99和终端电阻DIP开关（带有接线盒） 传输速率 - Round Axis 传输速率 - 最小20K波特，最大1M波特 接口周期时间 - ≥ 1 ms 视频教程 - video-link 请观看产品使用说明 编程功能 - 分辨率，预置，2个限位开关，8个凸轮，波特率，CAN标识符，引导程序，传输模式：轮询，循环，同步 输出 - 输出驱动器 - 收发器(ISO 11898标准) 光耦隔离 电气数据 - 电源电压 - 10 – 30 VDC 功耗 - ≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC 功耗 - ≤ 2.5 W 启动时间 - < 1 s 反极性保护 - 是 短路保护 - 是 EMC:发射干扰 - DIN EN 61000-6-4 EMC:抗干扰 - DIN EN 61000-6-2 MTTF - 13.5 年，在40 ℃下 传感器 - 技术 - 光学 单圈分辨率 - 16 位 分辨率 多圈 - 14 位 多圈技术 - 机械齿轮组（无需电池） 精度 (INL) - ±0.0220° (14 – 16位), ±0.0439° (<13位) 认证 认证/寿命 码制 码 - 二进制码 环境规格 - 外壳防护等级 (轴) - IP66/IP67 外壳防护等级 (外壳) - IP66/IP67 工作温度 - -40 °C fixed (-40 °F), -30 °C flexible (-22 °F) - +85 °C (+185 °F) 存储温度 - -40 °C (-40 °F) – +85 °C (+185 °F) 湿度 - 98%相对湿度, 无凝结状态 机械数据 - 连接帽材料 - 没有 外壳材料 - 不锈钢（V2A) (1.4305, 303) 外壳涂层 - 无涂层 法兰形式 - 同步法兰, ø 58 mm 法兰材料 - 不锈钢 V2A (1.4305; 303) 轴的类型 - 实心轴, 长度 = 20 mm 轴的直径 - ø 10 mm (0.39") 轴的材料 - 不锈钢 V2A (1,4305; 303) 最大轴负载 - 轴向 40 N (4.5 lbs), 径向 110 N 最小机械寿命 - 420 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N) 转子转动惯量 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦力矩 - ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) 最高机械速度 - ≤ 3000 1/min 耐冲击性 - ≤ 100g (6毫秒半弦波, EN 60068-2-27) 持久的抗冲击性 - ≤ 10G（16毫秒半弦波，EN60068-2-29） 耐振动性 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 长度 - 56,7 mm (2.23") 重量 - 590 g (1.30 lb) 电气连接 - 连接方向 - 轴向 连接类型 - 电缆/连接器 接口 - Cable 2 m 电缆长度 - 2 m [79 导线截面 - 0.14 mm² / AWG 26 材料 / 类型 - PUR / PU 电缆直径 - 8 mm (0.31 in) 最小弯曲半径 - 40 mm (1.57 in) 固定, 80 mm (3.15 in) 弯曲 电气连接 - Approval - CE + cULus 产品寿命周期信息 - 产品寿命周期信息 - 现有产品 連接計劃 - 信號 - 電纜顏色 Power Supply - 白 GND - 棕色 CAN High - 黄色 CAN Low - 粉红色 CAN GND - 绿色
